Überprüfung der DataCore HCI-Flex-Appliance

by Adam Armstrong
DataCore HCI-Flex Appliance

Im Juli kündigte DataCore DataCore ONE an, die Vision des Unternehmens für die Software-Defined-Storage-Branche (SDS). Im Rahmen der Markteinführung veröffentlichte DataCore eine neue schlüsselfertige Hyperconverged Infrastructure (HCI)-Appliance. Die HCI-Flex-Appliance vereint die Flexibilität von Hyperkonvergenz mit der Flexibilität von SDS in einer einzigen Appliance, auf der entweder VMware vSphere oder Microsoft Hyper-V sowie die erweiterten Datendienste von DataCore vorinstalliert sind, darunter Smart Caching, Thin Provisioning und Dynamic- Auto-Tiering und parallele I/O-Beschleunigung.


Im Juli kündigte DataCore DataCore ONE an, die Vision des Unternehmens für die Software-Defined-Storage-Branche (SDS). Im Rahmen der Markteinführung veröffentlichte DataCore eine neue schlüsselfertige Hyperconverged Infrastructure (HCI)-Appliance. Die HCI-Flex-Appliance vereint die Flexibilität von Hyperkonvergenz mit der Flexibilität von SDS in einer einzigen Appliance, auf der entweder VMware vSphere oder Microsoft Hyper-V sowie die erweiterten Datendienste von DataCore vorinstalliert sind, darunter Smart Caching, Thin Provisioning und Dynamic- Auto-Tiering und parallele I/O-Beschleunigung.

Das Hauptanliegen von DataCore bei der HCI-Flex Appliance ist die Kombination von HCI und SDS, um die Flexibilitätsversprechen der Hyperkonvergenz wirklich auszuschöpfen. Diese Technologiekombination ermöglicht es Benutzern, internen und externen Speicher unabhängig vom Anbieter zu nutzen. Auch aus Speichersicht nutzt DataCore Speicherpooling, Auto-Tiering und Datenmigration zur weiteren Optimierung. Schnellere Bereitstellung (innerhalb einer Stunde) durch Automatisierung; Dazu gehört entweder ESXi oder Hyper-V. Benutzer können auch eine vereinfachte Verwaltung mit einer Ein-Klick-Konsole erleben, die vollständig in die vCenter-Bereitstellung und ESXi-Verwaltung integriert ist. Mit der Leistung kann die HCI-Flex Appliance laut DataCore bis zu 64 Knoten mit minimalem Leistungsabfall auf- und abverkaufen.

Im Rahmen der Ankündigung von DataCore ONE stellt DataCore Insight Services (DIS) eine cloudbasierte Software-as-a-Service-Plattform für prädiktive Analysen vor, die kontinuierlich Telemetriedaten aus der SANsymphony-Umgebung der Benutzer analysiert. Durch DIS werden KI und ML genutzt, um Probleme zu erkennen, bevor sie auftreten, und Administratoren mitzuteilen, wie sie diese Probleme am besten verhindern oder beheben können. DIS kann auch umsetzbare Erkenntnisse nutzen, um Supportanrufe zu reduzieren und Zeit zu sparen. DIS kann auch erkennen, wann Benutzer von Best Practices abgewichen sind, und sie bei der besseren Zuweisung ihrer Ressourcen anleiten. Administratoren können DIS-Analysen sowie ihre Erkenntnisse über die DataCore-Webkonsole anzeigen.

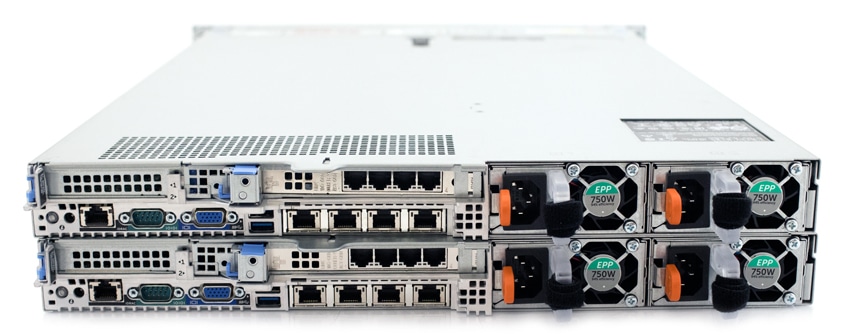

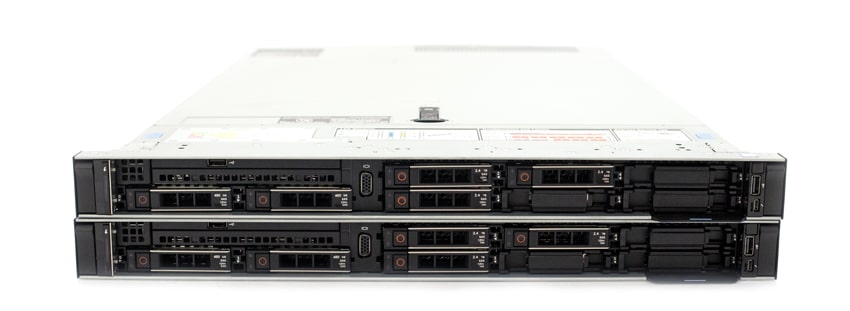

Aus Hardware-Sicht ist die Appliance entweder im 1U- oder 2U-Formfaktor erhältlich. DataCore nutzt den PowerEdge-Server von Dell. Die DataCore HCI-Flex Appliance nutzt Intel Xeon CPUs und bis zu 768 GB Arbeitsspeicher. Die Appliances sind sowohl in Hybrid- als auch in Flash-Konfigurationen mit einer maximalen Kapazität von 20 TB in einem 2U-Formfaktor erhältlich.

DataCore HCI-Flex-Spezifikationen

Models Prozessor Memory HDD SSD Kapazität NIC
HCI-Flex 3, 1U HYBRID (2) Intel Xeon Silver 4110 2.1G, 8C/16T, 9.6GT/s 2UPI, 11M Cache, Turbo, HT (85W) 64GB 3×2.4 TB 2x480GB 5TB RJ45 oder SFP+
HCI-Flex 3, 1U SSD (2) Intel Xeon Silver 4110 2.1G, 8C/16T, 9.6GT/s 2UPI, 11M Cache, Turbo, HT (85W) 64GB 4x960GB 3TB RJ45 oder SFP+
HCI-Flex 5, 1U HYBRID (2) Intel Xeon Gold 5118 2.3G, 12C/24T, 10.4GT/s 2UPI, 16.5M Cache, Turbo, HT (105W) 128GB 6×2.4 TB 2x480GB 10TB RJ45 oder SFP+
HCI-Flex 5, 1U SSD (2) Intel Xeon Gold 5118 2.3G, 12C/24T, 10.4GT/s 2UPI, 16.5M Cache, Turbo, HT (105W) 128GB 8x960GB 6TB RJ45 oder SFP+
HCI-Flex 7, 2U HYBRID – 192 GB (2) Intel Xeon Gold 6152 2.1G, 22C/44T, 10.4GT/s 2UPI, 25M Cache, Turbo, HT (140W) 192GB 11×2.4 TB 2x480GB 20TB RJ45 oder SFP+
HCI-Flex 7, 2U HYBRID – 384 GB (2) Intel Xeon Gold 6152 2.1G, 22C/44T, 10.4GT/s 2UPI, 25M Cache, Turbo, HT (140W) 384GB 11×2.4 TB 2x480GB 20TB RJ45 oder SFP+
HCI-Flex 7, 2U SSD – 192 GB (2) Intel Xeon Gold 6152 2.1G, 22C/44T, 10.4GT/s 2UPI, 25M Cache, Turbo, HT (140W) 192GB 16x960GB 13TB RJ45 oder SFP+
HCI-Flex-7 2U SSD – 384 GB (2) Intel Xeon Gold 6152 2.1G, 22C/44T, 10.4GT/s 2UPI, 25M Cache, Turbo, HT (140W) 384GB 16x960GB 13TB RJ45 oder SFP+

Management

DataCore hat die Benutzeroberfläche komplett neu gestaltet. Das Unternehmen gibt an, dass Benutzer durch die Neugestaltung mehr Zeit haben sollen, die Automatisierung zu nutzen und gleichzeitig alles in einer einzigen Glasscheibe sehen zu können. Beim Öffnen der DataCore-Managementkonsole werden wir mit dem Startbildschirm begrüßt. Hier gibt es (zunächst) zwei Hauptregisterkarten: Home und Common Actions. Unter der Startseite gibt es eine Reihe von Unterregisterkarten, darunter „Virtuelle Festplatten“, „Festplattenpools“, „Hosts“, „Speicherprofile“, „Virtual Disk Templates“, „System Health“, „Live Performance Recorded Performance“, „Tasks“, „Reports“, „Even Log“, „Warnungen“, „Layout zurücksetzen“ und „Erweiterte Ansicht aktivieren“. , Benutzer, Rollen und Hilfe. Darunter befinden sich auf der linken Seite Listen mit Servergruppenverbindungen, DataCore-Servern und Hosts. Auf der rechten Seite finden Sie Diagnosefunktionen wie „Erste Schritte“, „Warnungen“, „Virtuelle Festplatten“, „Festplattenpools“, „Hosts“, „Speicherprofile“, „Virtuelle Festplattenvorlagen“ und „Live-Leistung“.

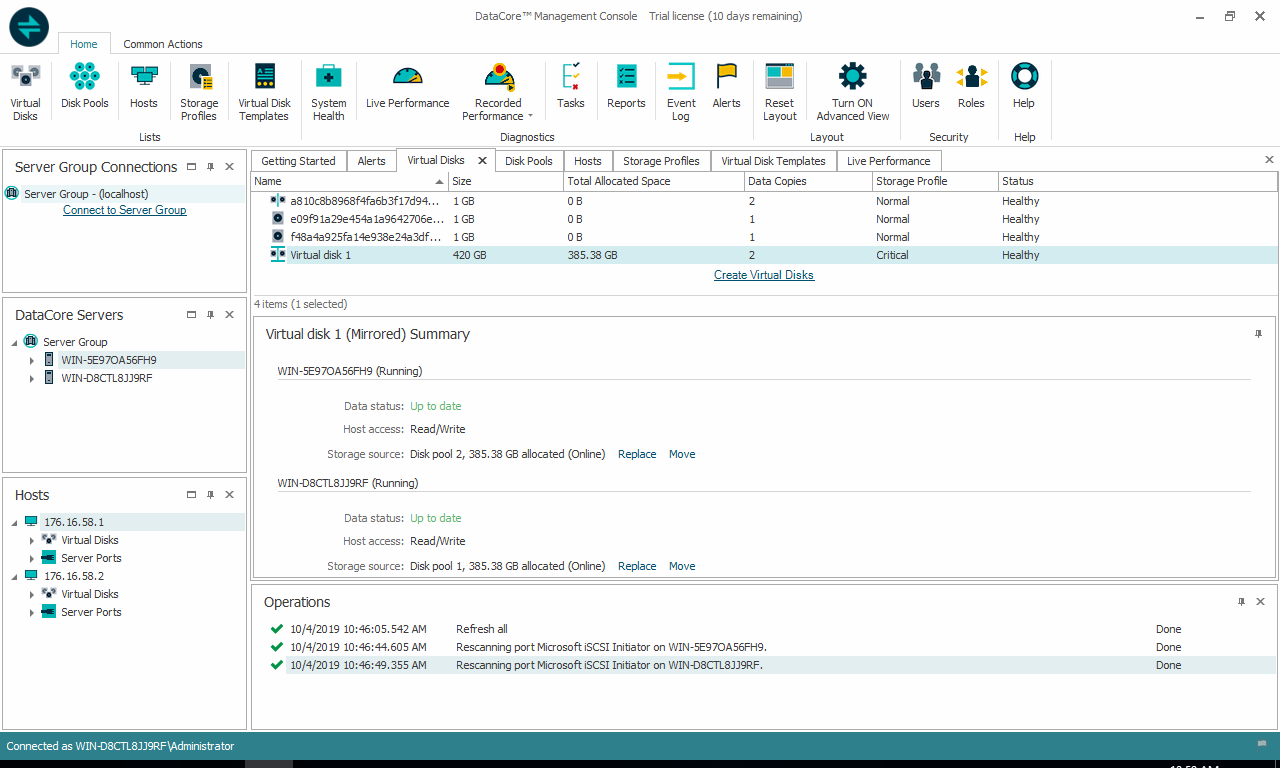

Über „Diagnose > Virtuelle Festplatten“ können wir einen Drilldown zu einzelnen virtuellen Festplatten durchführen. Hier können wir Informationen wie Größe, insgesamt zugewiesenen Speicherplatz, Datenkopien, Speicherprofil und Status sehen. Auch neue virtuelle Festplatten können hier erstellt werden. Es wird eine kurze Zusammenfassung der ausgewählten virtuellen Festplatte zusammen mit ihren Vorgängen angezeigt.

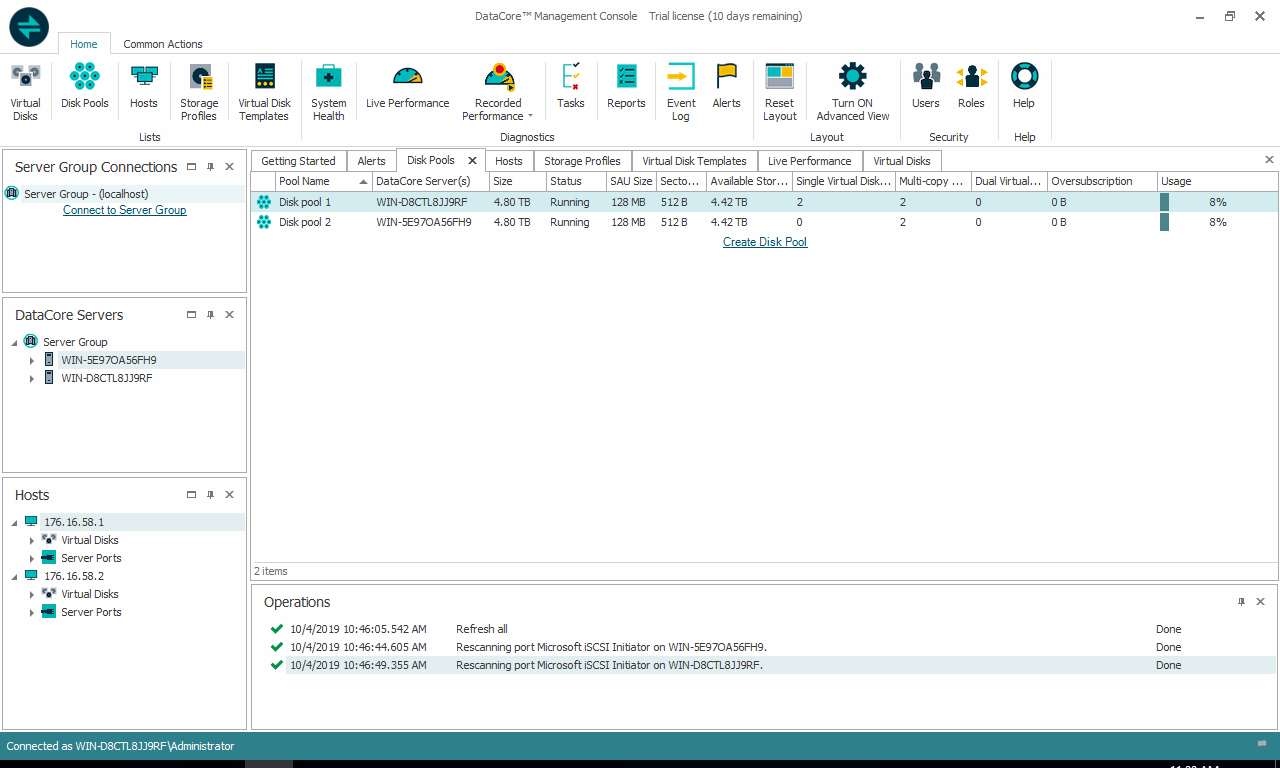

Als nächstes folgt „Diagnose“ > „Festplattenpools“ mit ähnlichen Informationen wie oben. Man kann die laufenden Pools und ihre Namen, den DataCore-Server, auf dem sie sich befinden, ihre Größe, ihren Status, die SAU-Größe, die Sektorgröße, den verfügbaren Speicher, einzelne oder zwei virtuelle Festplatten, Mehrfachkopien, den Umfang der Überbereitstellung und die Nutzung sehen. Durch Klicken auf einen Pool können wir einen etwas tieferen Einblick in die Abläufe erhalten.

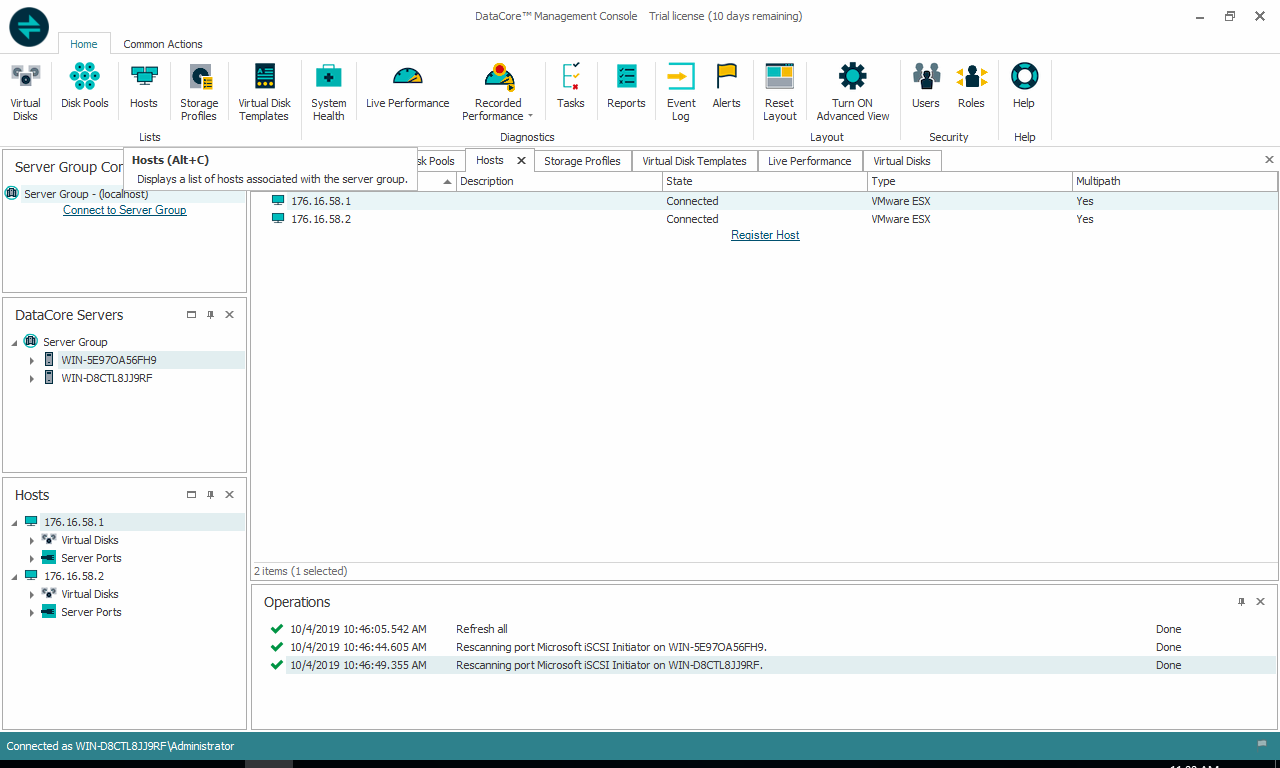

„Diagnose > Hosts“ ist ziemlich einfach und listet die Hosts, eine Beschreibung, falls einer hinzugefügt wird, seinen Status, seinen Typ und ob es sich um Multipath handelt, auf. Durch Klicken auf die Hosts gelangen Sie zu den Abläufen.

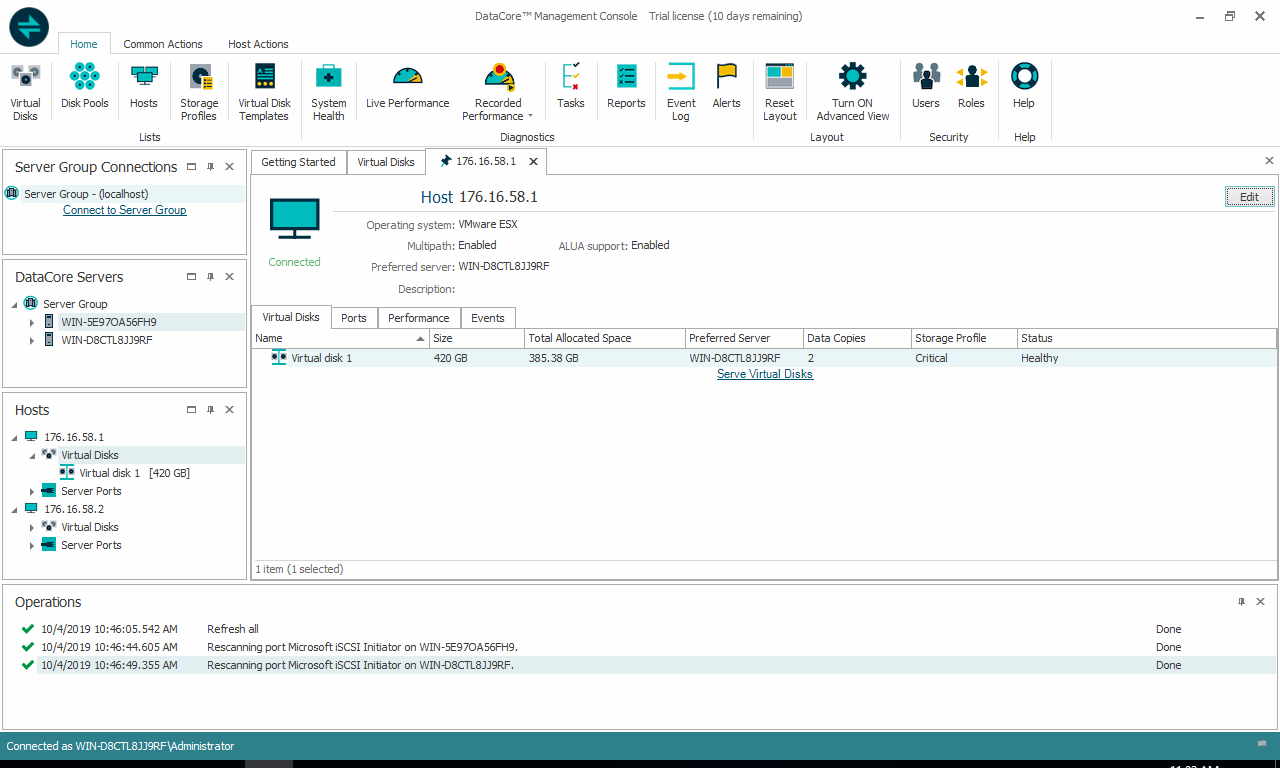

Durch Doppelklicken auf die Hosts im Feld links können noch weitere Informationen angezeigt werden, z. B. das Betriebssystem, ob Multipath aktiviert ist, ALUA-Unterstützung und der bevorzugte Server. Es gibt außerdem weitere Unterregisterkarten, darunter „Virtuelle Festplatten“, „Ports“, „Leistung“ und „Ereignisse“.

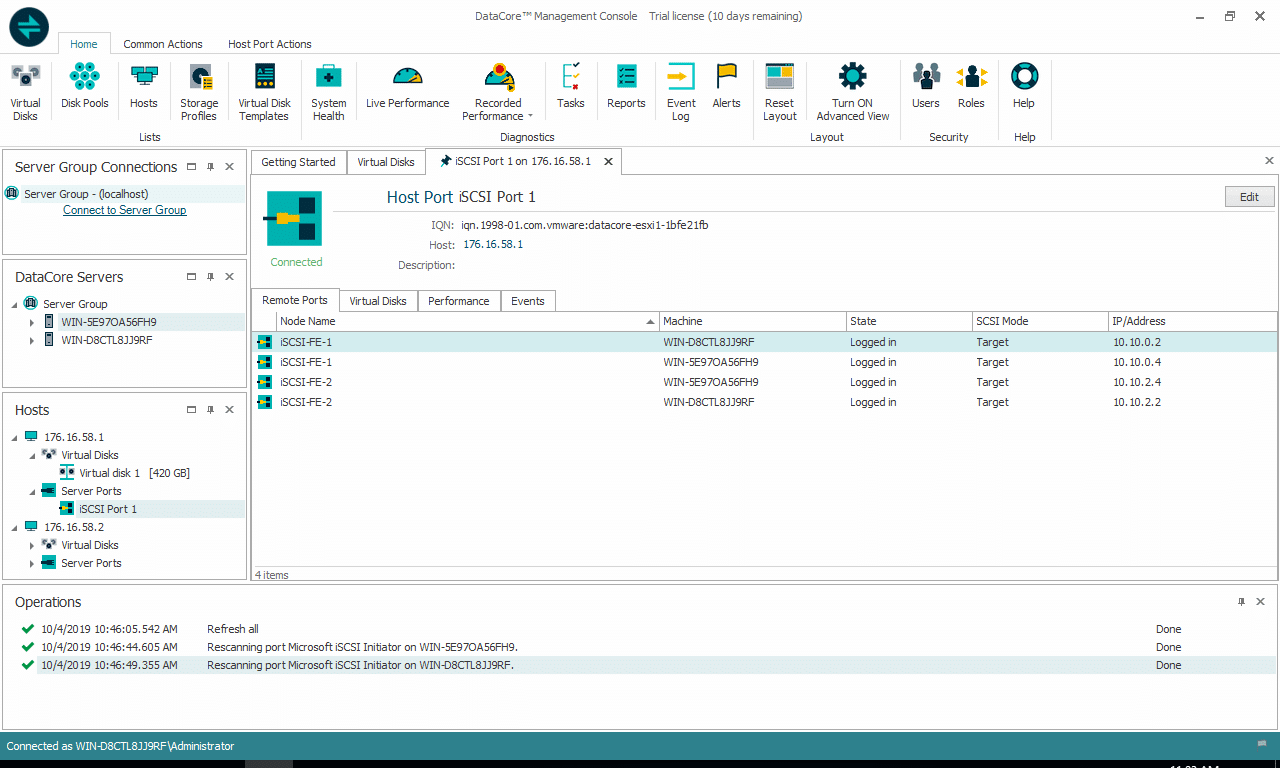

Klicken Sie auf den iSCSI-Port und geben Sie detailliertere Informationen wie IQN, Host und Beschreibung ein. Sowie Knotenname, Maschine, Status, SCSI-Modus und IP/Adresse.

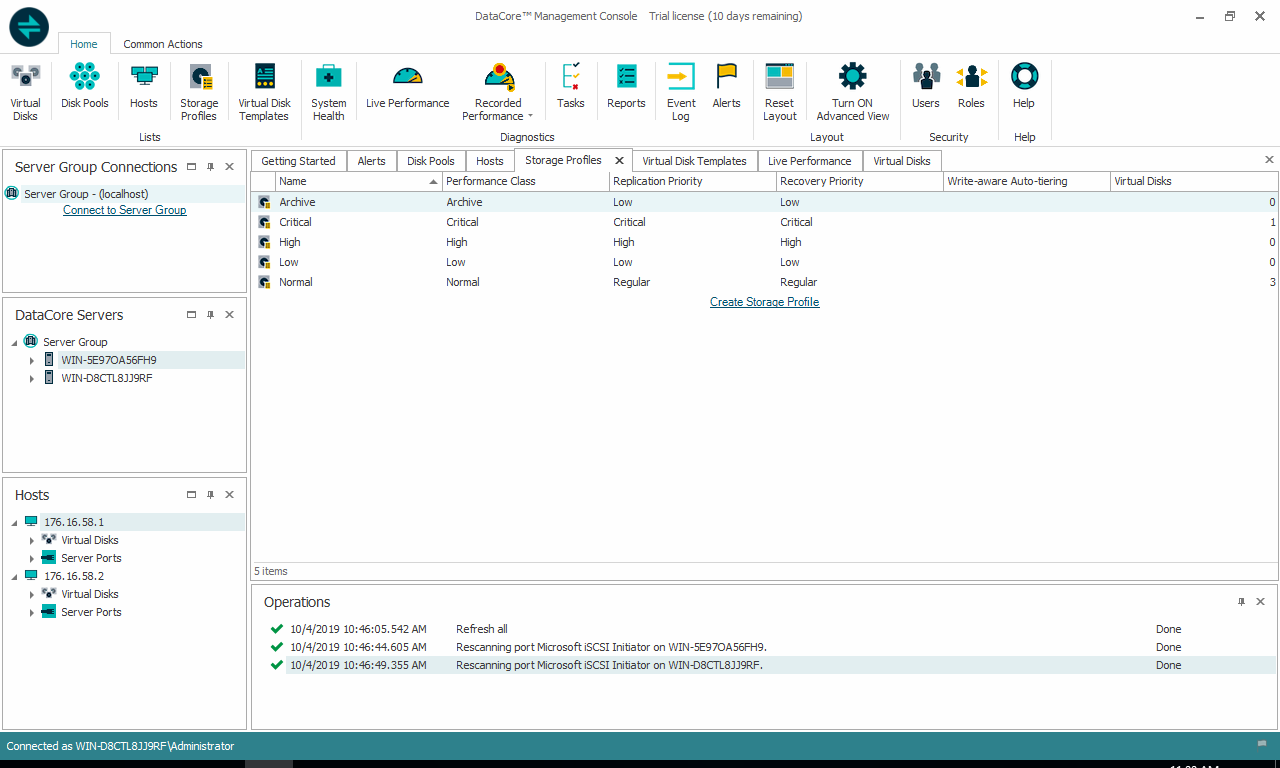

„Diagnose“ > „Speicherprofile“ listet den Namen und die Leistungsklasse (hier haben wir das Profil nach seiner Leistungsklasse benannt) sowie seine Replikations- und Wiederherstellungspriorität auf. Administratoren können hier neue Speicherprofile erstellen und einen Drilldown zu bestehenden durchführen.

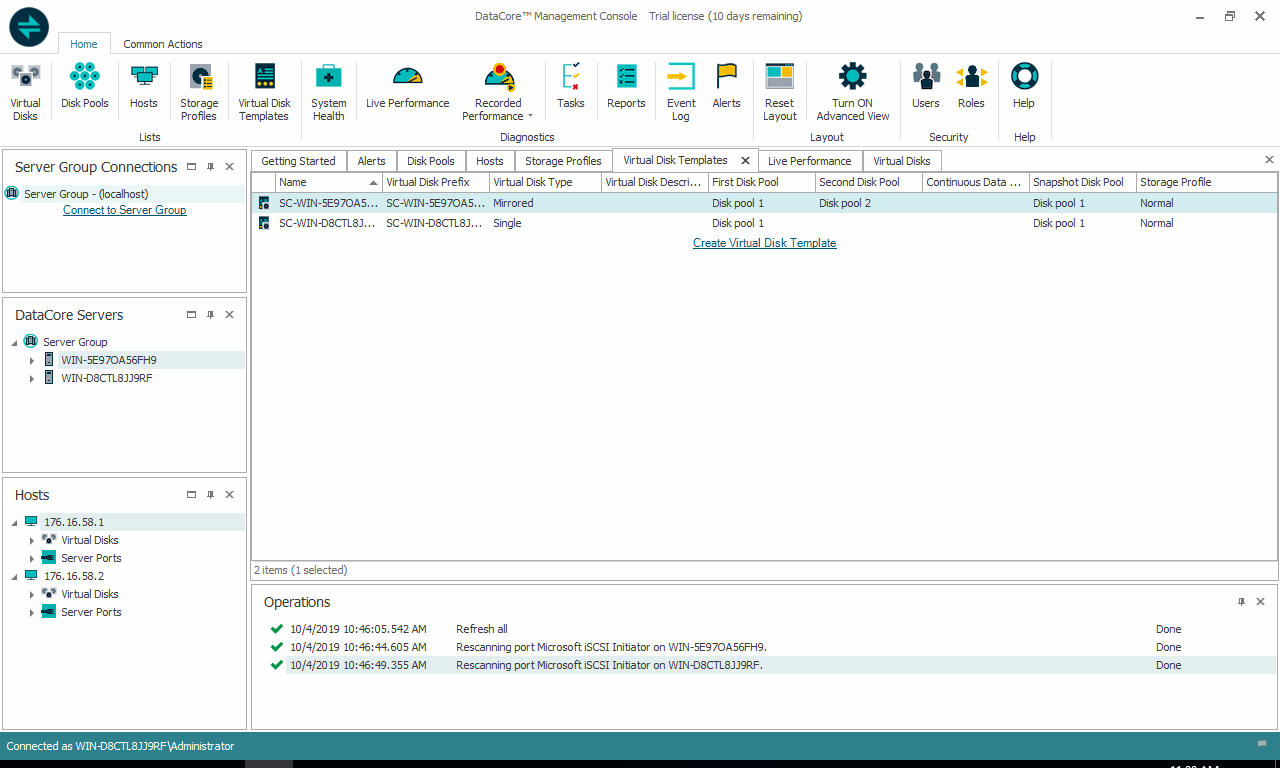

Als nächstes folgt „Diagnose“ > „Virtuelle Festplattenvorlagen“. Durch Klicken auf diese Unterregisterkarte sehen Administratoren den Namen, das Präfix der virtuellen Festplatte, den Typ der virtuellen Festplatte, die Beschreibung der virtuellen Festplatte, den ersten Festplattenpool, den zweiten Festplattenpool, kontinuierliche Daten, den Snapshot-Festplattenpool und das Speicherprofil. Hier können auch neue virtuelle Festplattenvorlagen erstellt werden.

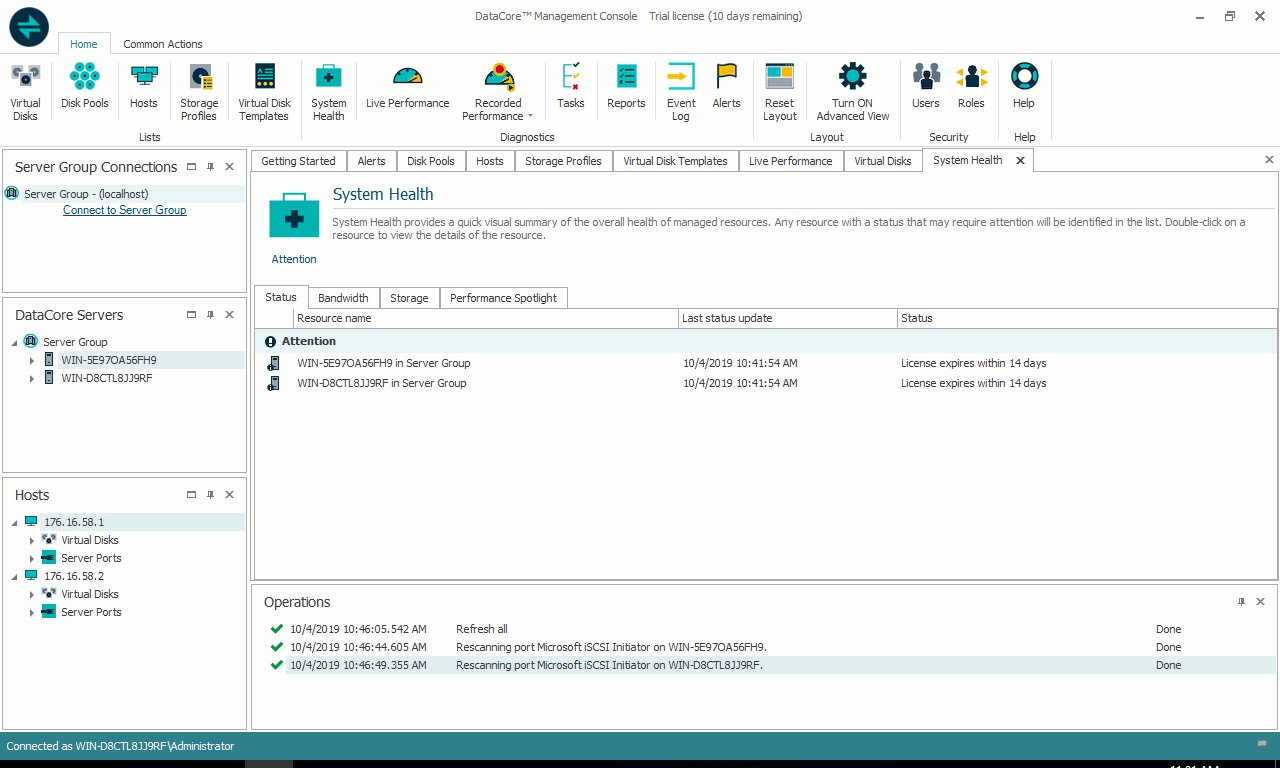

„Diagnose“ > „Systemzustand“ ist ziemlich selbsterklärend. Administratoren können den Systemzustand als Ganzes überprüfen und herausfinden, was Aufmerksamkeit erfordert, damit es korrigiert werden kann.

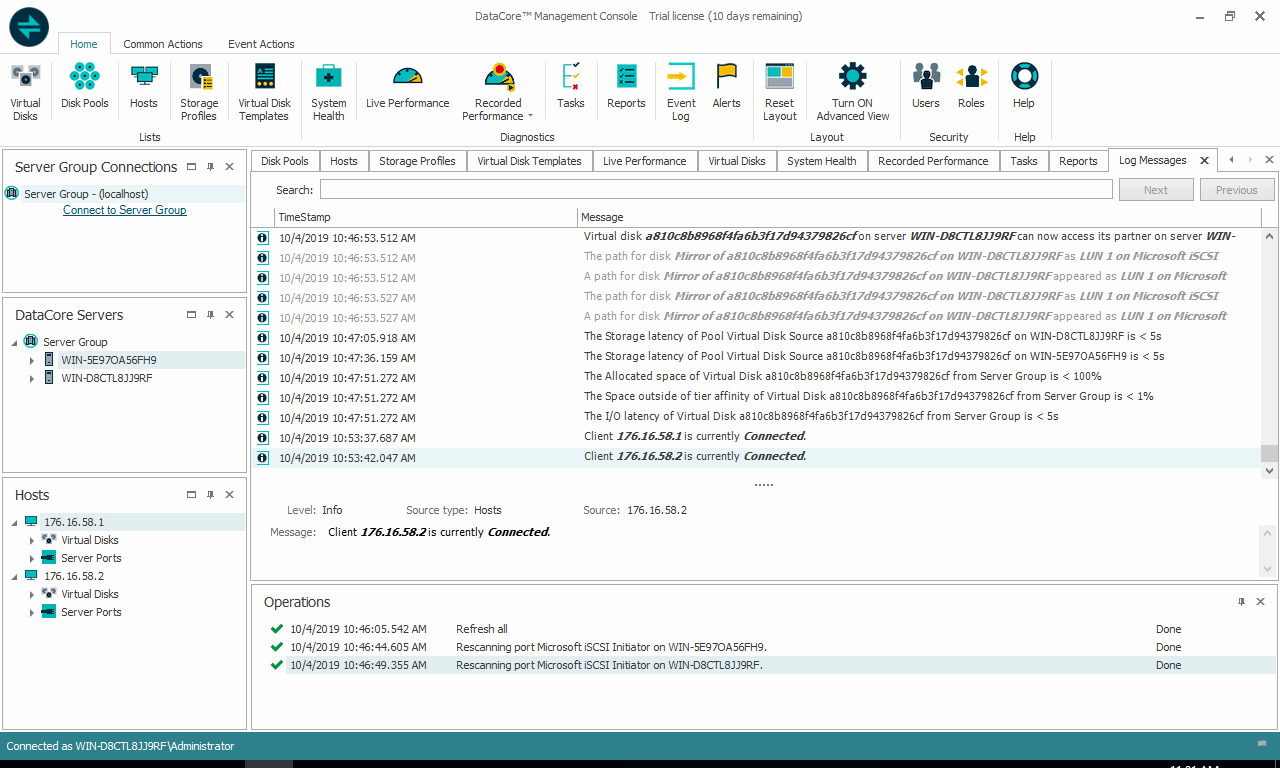

Unter „Diagnose“ schließlich finden sich Protokollmeldungen, die Administratoren über Probleme und den normalen Betrieb informieren.

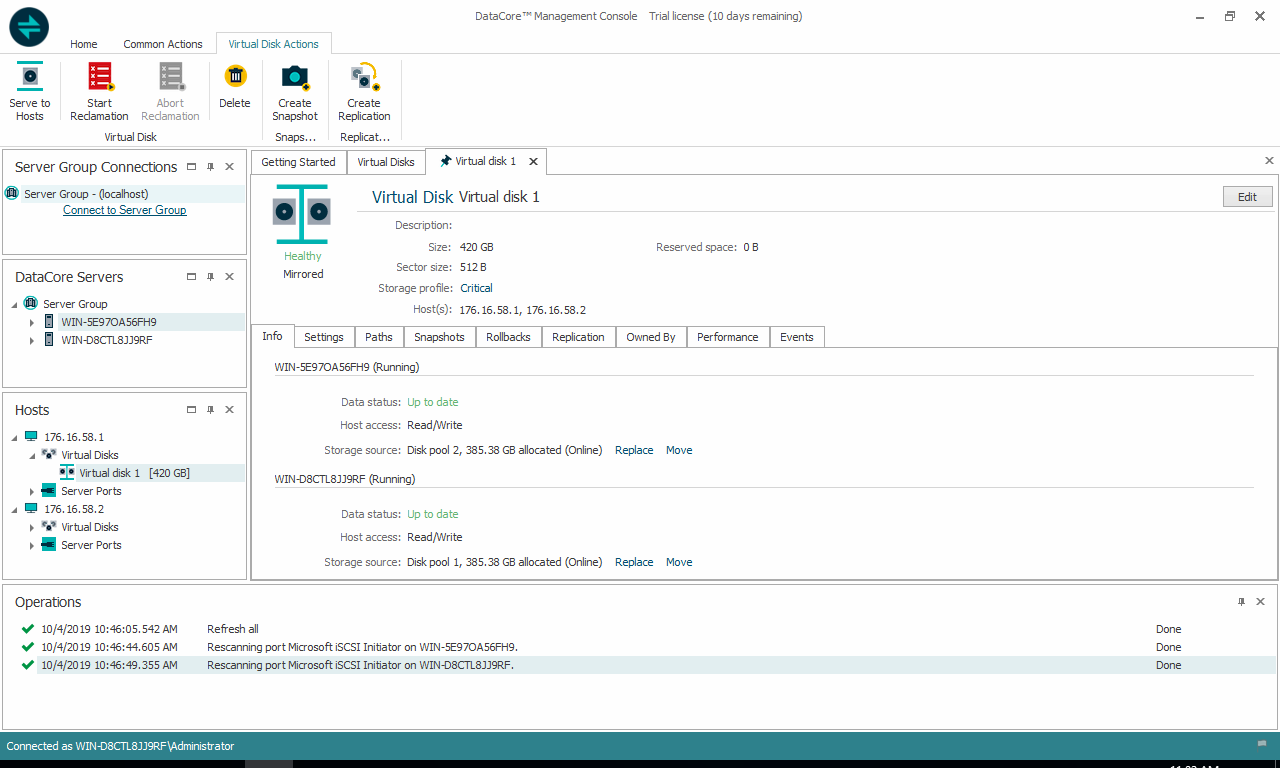

Es stehen weitere Hauptregisterkarten zur Auswahl, darunter Aktionen für virtuelle Festplatten, die viel detaillierter auf einzelne virtuelle Festplatten eingehen können. Dazu gehören eine Beschreibung, Größe, Sektorgröße, Speicherprofil, Hosts, reservierter Speicherplatz sowie die Angabe, ob die virtuelle Festplatte fehlerfrei und/oder gespiegelt ist oder nicht. Es gibt außerdem weitere Unterregisterkarten, darunter „Info“, „Einstellungen“, „Pfade“, „Snapshots“, „Rollbacks“, „Replikation“, „Eigentümer“, „Leistung“ und „Ereignisse“.

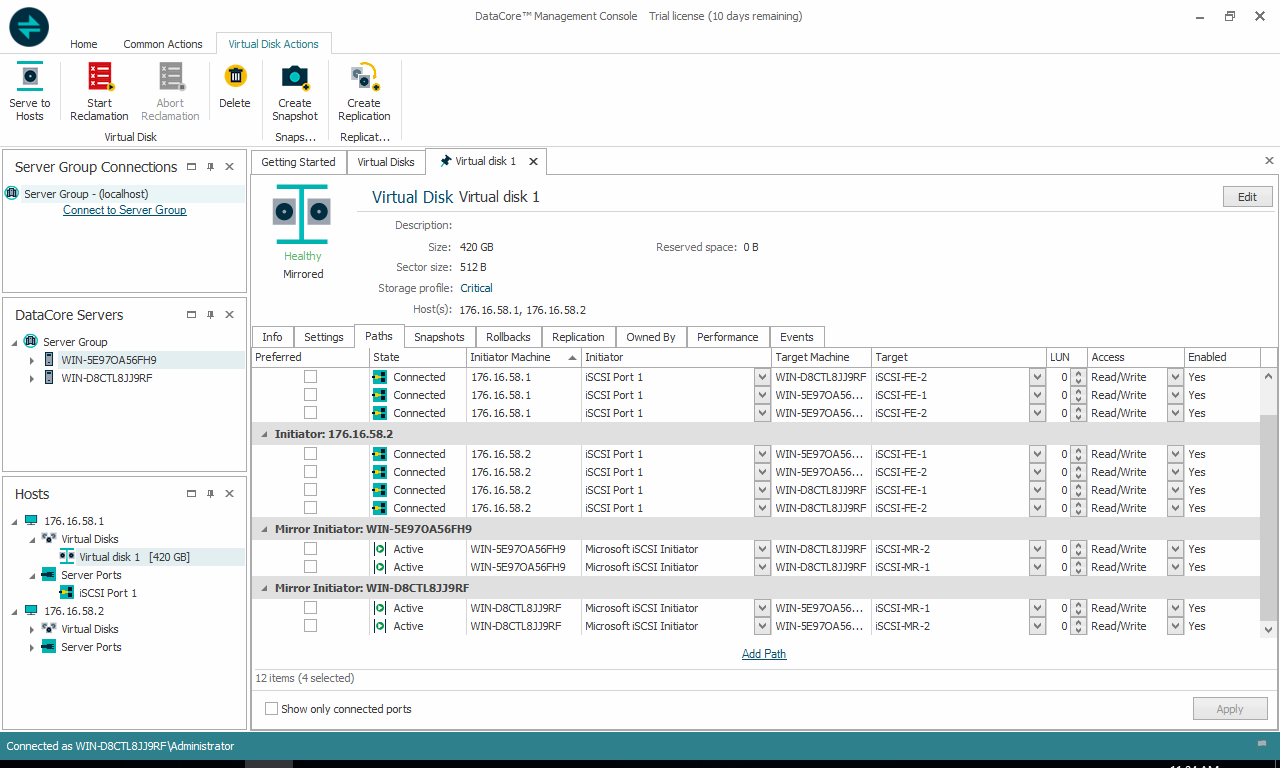

Durch Klicken auf die Unterregisterkarte „Pfade“ können wir den Pfad für das virtuelle Laufwerk auswählen, einschließlich bevorzugtem Pfad, Status, Initiatormaschine, Initiator, Zielmaschine, Ziel, LUN, Zugriff und ob es aktiviert ist oder nicht.

Es gibt auch eine Hauptregisterkarte für Live-Performance-Aktionen, die es dem Benutzer ermöglicht, die Leistung in Echtzeit zu sehen und bei Bedarf Maßnahmen zu ergreifen.

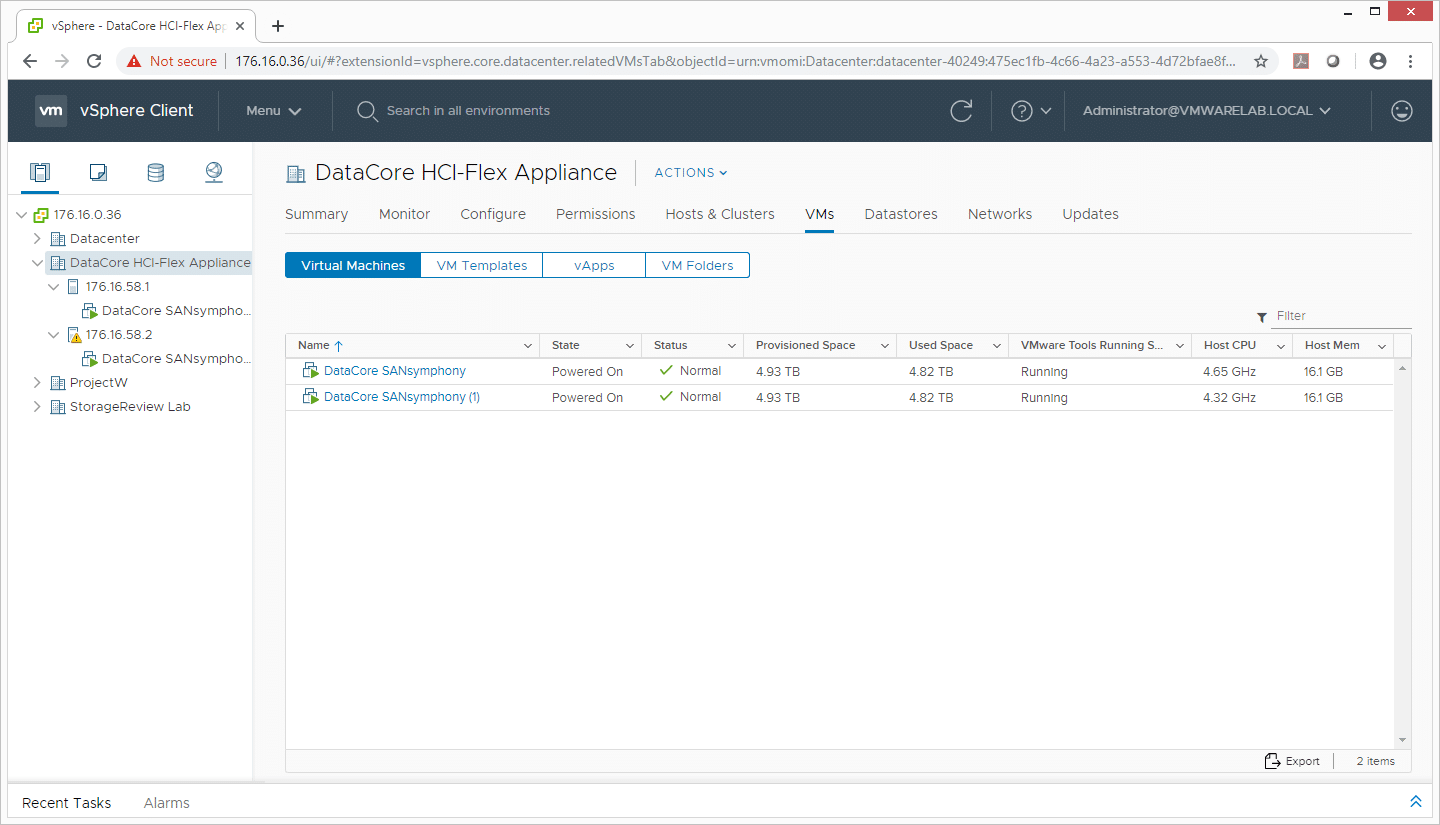

Während die Benutzeroberfläche über alle Schnickschnack verfügt, die man braucht, gibt es viele, die vSphere lieber weiterhin für ihre Verwaltungsanforderungen verwenden würden, und das ist auch einfach zu bewerkstelligen. Hier können Benutzer über die vertraute Oberfläche alles anzeigen, was sie von der DataCore-Einheit benötigen.

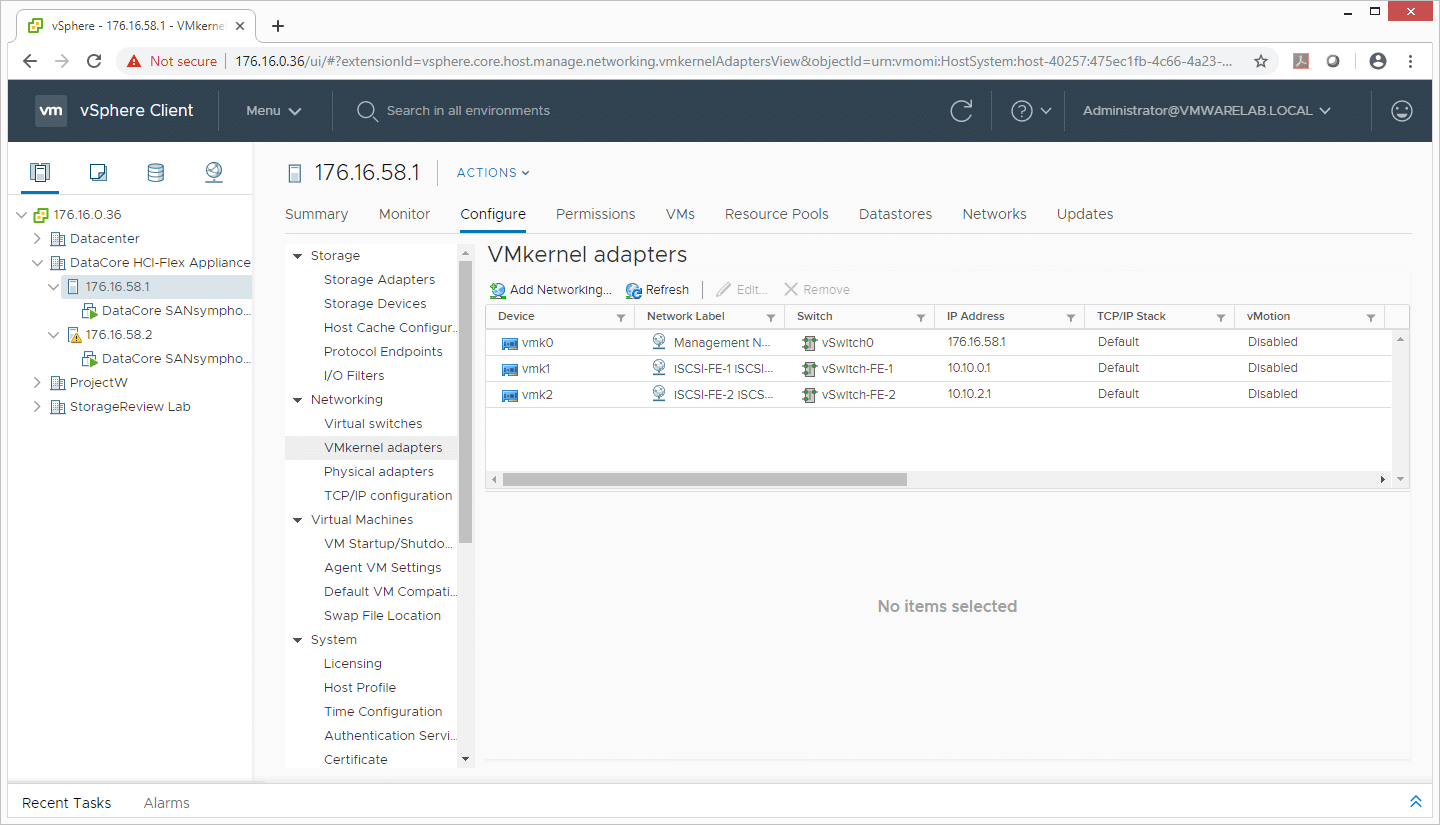

Administratoren können einen Drilldown zu Hosts durchführen und VMkernel-Adapter konfigurieren. Hier sehen wir die beiden Front-End-VMkernel, die für die Bereitstellung von Speicher verwendet werden.

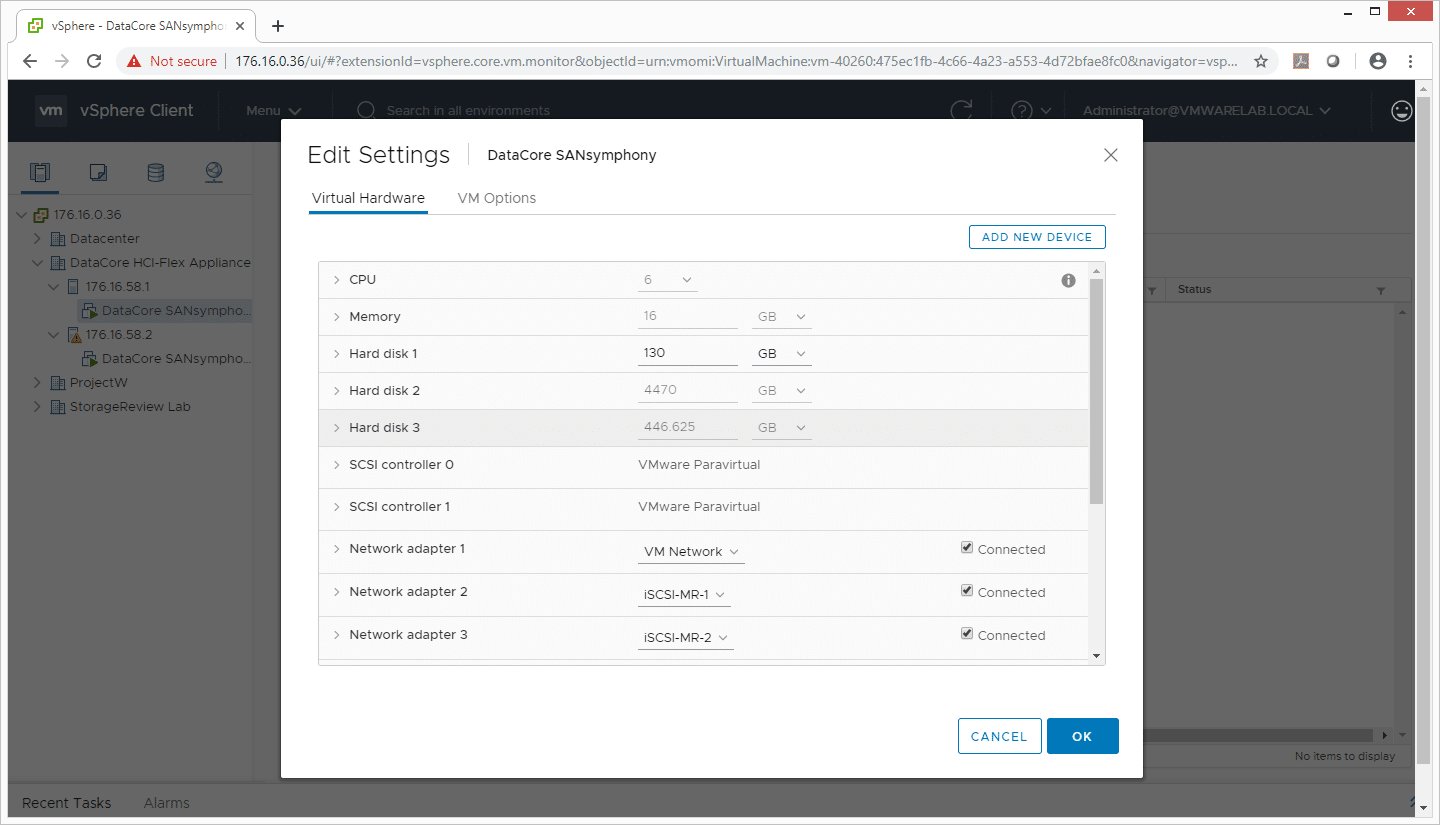

Der Platzbedarf der Datacore SANsymphony-VMs ist mit 6 bereitgestellten vCPUs und 16 GB Arbeitsspeicher recht gering. Die 4,470-GB-Festplatte 2 und die 446-GB-Festplatte 3 in dieser Aufnahme sind die Festplatten und SSDs, die über die Dell-Server mit der Datacore-Plattform geteilt werden.

Konfiguration der DataCore HCI-Flex-Appliance

Unsere Datacore HCI-Flex Appliance enthielt im Auslieferungszustand drei 2.4-TB-7K-Festplatten sowie zwei 480-GB-SATA-SSDs pro Knoten, was uns eine Kapazität von 5 TB pro Knoten bietet. Mit unserer Zwei-Knoten-Bereitstellung in einer gespiegelten Konfiguration bot dies 5 TB nutzbare Kapazität, davon 480 GB Flash. Für unsere Benchmarks haben wir die Größe unseres VDbench-Workloads so angepasst, dass er vollständig in den Flash passt. Wir haben 32 12-GB-Vdisks an 16 VMs angeschlossen, was uns einen Gesamtarbeitslastbedarf von 384 GB ergibt.

Kennzahlen

VDBench-Workload-Analyse

Wenn es um das Benchmarking von Speicher-Arrays geht, sind Anwendungstests am besten und synthetische Tests stehen an zweiter Stelle. Obwohl sie keine perfekte Darstellung der tatsächlichen Arbeitslasten darstellen, helfen synthetische Tests dabei, Speichergeräte mit einem Wiederholbarkeitsfaktor zu vergleichen, der es einfach macht, Konkurrenzlösungen direkt miteinander zu vergleichen. Diese Workloads bieten eine Reihe unterschiedlicher Testprofile, die von „Vier-Ecken“-Tests über allgemeine Tests der Datenbankübertragungsgröße bis hin zu Trace-Erfassungen aus verschiedenen VDI-Umgebungen reichen. Alle diese Tests nutzen den gemeinsamen vdBench-Workload-Generator mit einer Skript-Engine, um Ergebnisse über einen großen Computing-Testcluster zu automatisieren und zu erfassen. Dadurch können wir dieselben Arbeitslasten auf einer Vielzahl von Speichergeräten wiederholen, einschließlich Flash-Arrays und einzelnen Speichergeräten.

Profile:

  • 4K Random Read: 100 % Read, 128 Threads, 0-120 % Iorate
  • 4K Random Write: 100 % Schreiben, 64 Threads, 0-120 % Iorate
  • 64K sequentielles Lesen: 100 % Lesen, 16 Threads, 0-120 % Leserate
  • 64K Sequentielles Schreiben: 100 % Schreiben, 8 Threads, 0-120 % Iorate
  • Synthetische Datenbank: SQL und Oracle
  • VDI-Vollklon- und Linked-Clone-Traces

Beginnend mit der Spitzenleistung bei zufälligen 4K-Lesevorgängen startete die DataCore HCI-Flex Appliance bei 9,591 IOPS mit einer Latenz von 412 μs und erreichte anschließend ihren Höhepunkt bei 91,091 IOPS bei einer Latenz von 44.9 ms.

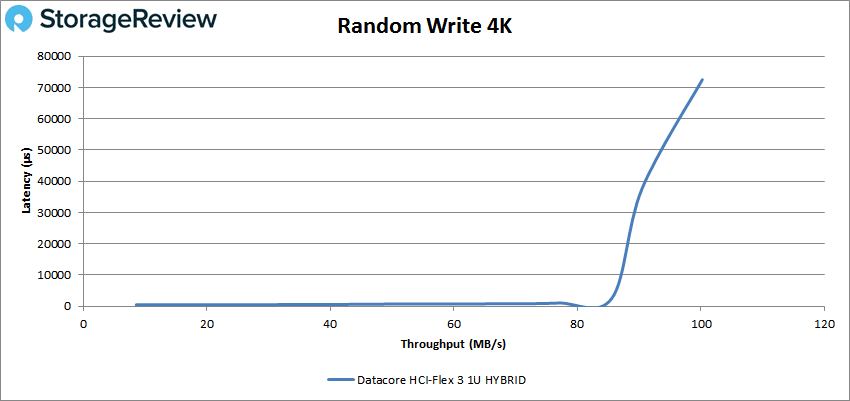

Betrachtet man die 4K-Schreibleistung, startete die HCI-Flex Appliance mit 2,199 IOPS und einer Latenz von 468 μs; Der Höchstwert lag bei 25,663 IOPS mit einer Latenz von 72.5 ms.

Bei der Umstellung auf sequentielle Workloads betrachten wir die Spitzenleistung bei 64K-Lesevorgängen, und hier startete die HCI-Flex Appliance mit 5,001 IOPS oder 312 MB/s bei einer Latenz von 509 μs. Die Appliance erreichte ihren Spitzenwert bei 49,536 IOPS oder 3.1 GB/s bei einer Latenz von 10.32 ms.

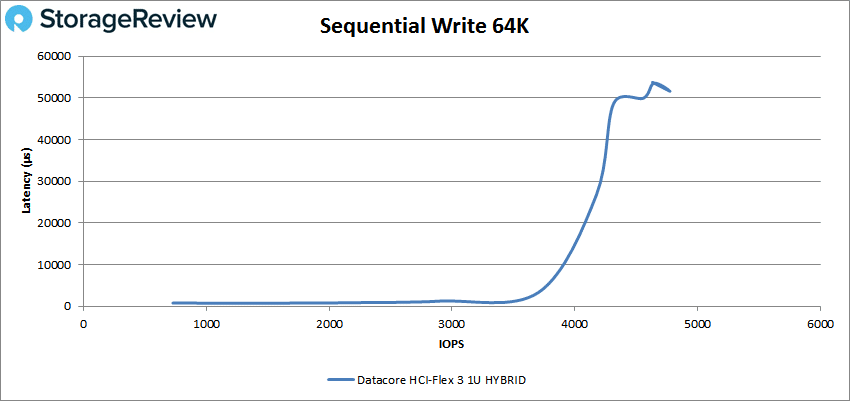

Beim sequentiellen 64K-Schreibvorgang startete die DataCore HCI-Flex Appliance mit 730 IOPS oder 46 MB/s mit einer Latenz von 783 μs. Später erreichte die Appliance einen Spitzenwert von 4,772 IOPS oder 298 MB/s mit einer Latenz von 51.6 ms.

Unsere nächste Testreihe sind unsere SQL-Workloads: SQL, SQL 90-10 und SQL 80-20. Für SQL startete die HCI-Flex Appliance bei 6,086 IOPS mit einer Latenz von 452 μs und erreichte ihren Höhepunkt bei 62,819 IOPS mit einer Latenz von 16 ms.

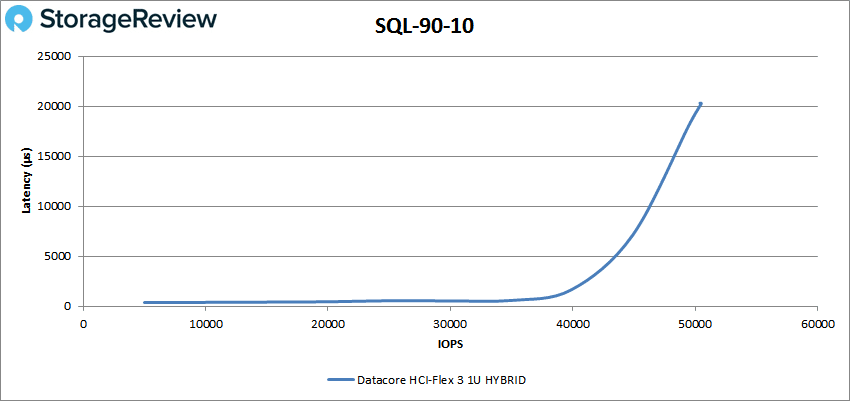

Für SQL 90-10 startete die HCI-Flex Appliance bei 5,003 IOPS mit einer Latenz von 379 μs und erreichte eine Spitzenleistung von 50,500 IOPS mit einer Latenz von 20.1 ms.

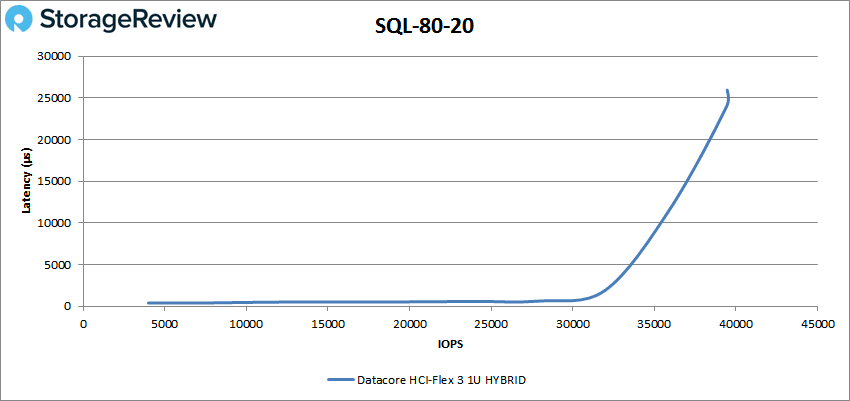

Bei unserem letzten SQL-Test, dem 80-20, startete die DataCore-Appliance bei 3,996 IOPS mit einer Latenz von 396 μs und erreichte später eine Spitzenleistung von 39,465 IOPS mit einer Latenz von 26 ms.

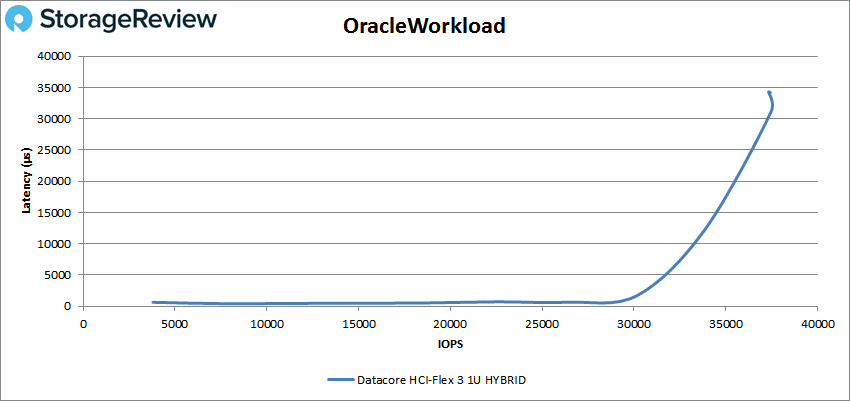

Als nächstes folgen unsere Oracle-Workloads: Oracle, Oracle 90-10 und Oracle 80-20. Mit Oracle startete die DataCore HCI-Flex Appliance bei 3,799 IOPS mit einer Latenz von 650 μs und erreichte ihren Höhepunkt bei 37,473 IOPS mit einer Latenz von 31 ms.

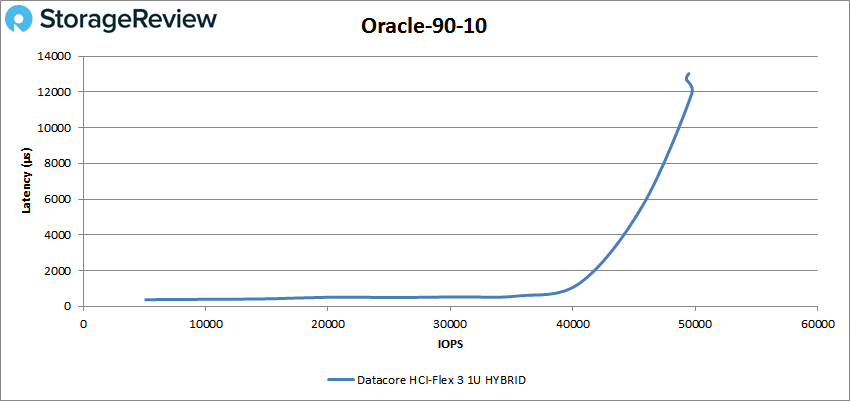

In Oracle 90-10 startete die Appliance mit 172,788 IOPS bei einer Latenz von 161 μs. Die HCI-Flex Appliance erreichte einen Spitzenwert von 49,736 mit einer Latenz von 12 ms.

Für Oracle 80-20 startete die DataCore-Appliance bei 4,000 IOPS bei einer Latenz von 409 μs und erreichte ihren Höhepunkt bei 39,808 IOPS bei einer Latenz von 15.5 ms

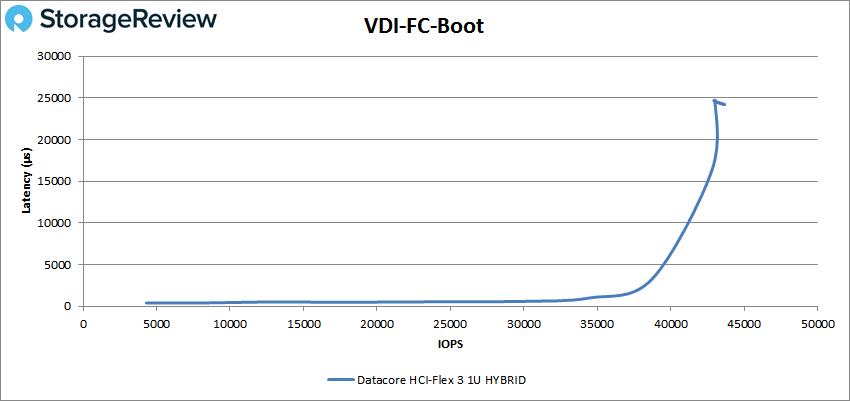

Als nächstes wechselten wir zu unserem VDI-Klontest „Full and Linked“. Beim VDI Full Clone (FC)-Start startete die DataCore-Appliance mit 4,303 IOPS bei einer Latenz von 398 μs und erreichte eine Spitzenleistung von 43,660 IOPS bei einer Latenz von 24 ms.

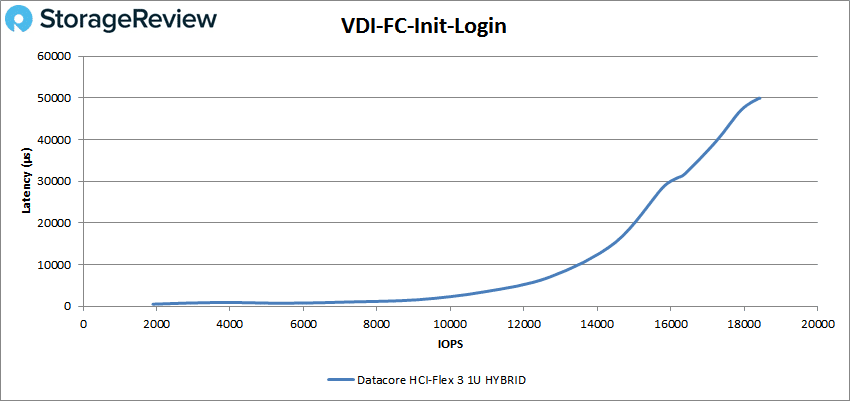

Mit dem VDI Full Clone Initial Login startete die DataCore-Appliance mit 1,901 IOPS bei einer Latenz von 520 μs und erreichte einen Spitzenwert von 18,429 IOPS mit einer Latenz von 49.9 ms.

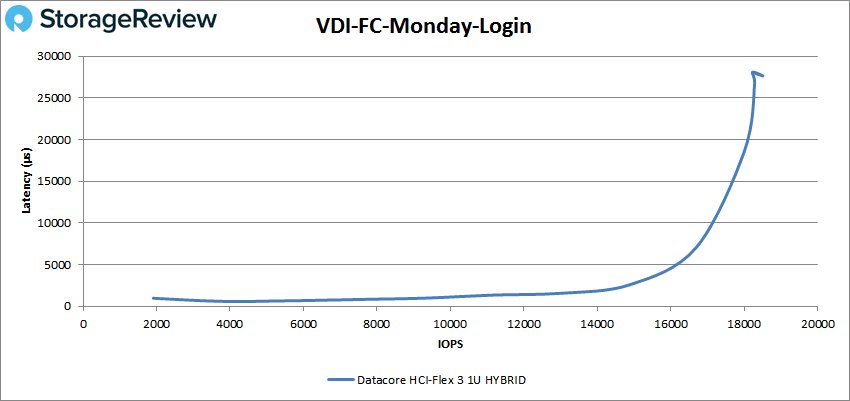

Beim VDI FC Monday Login startete die Appliance mit 1,908 IOPS bei einer Latenz von 972.5 µs und erreichte ihren Höhepunkt bei 18,512 IOPS mit einer Latenz von 28 ms.

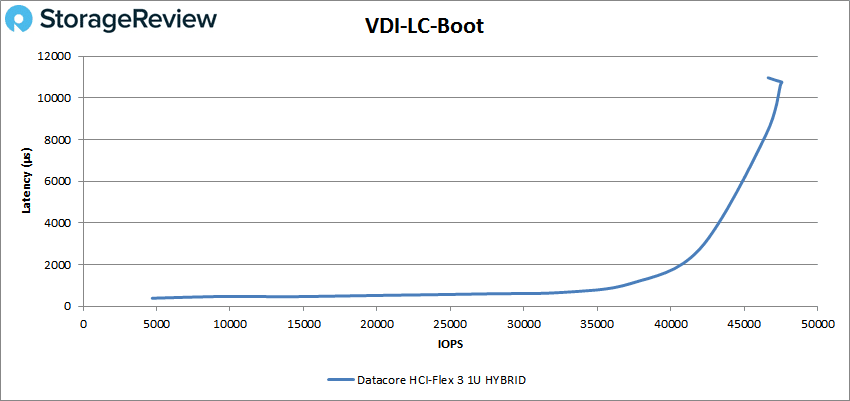

Beim Wechsel zum VDI Linked Clone (LC) startete die DataCore HCI-Flex Appliance im Boot-Test mit einer Leistung von 4,703 IOPS bei einer Latenz von 388 µs und erreichte einen Spitzenwert von 47,578 IOPS bei einer Latenz von 10.7 ms.

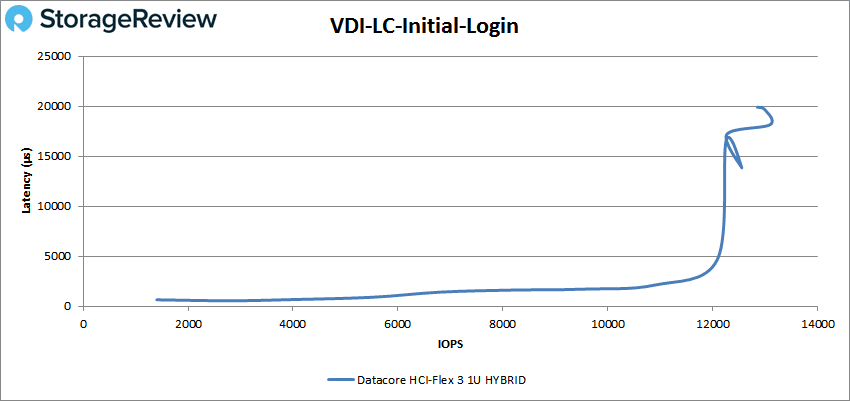

Mit der VDI LC-Erstanmeldung startete die DataCore-Appliance 1,403 IOPS mit einer Latenz von 655 µs und erreichte einen Spitzenwert von 13,097 IOPS mit einer Latenz von 18 ms.

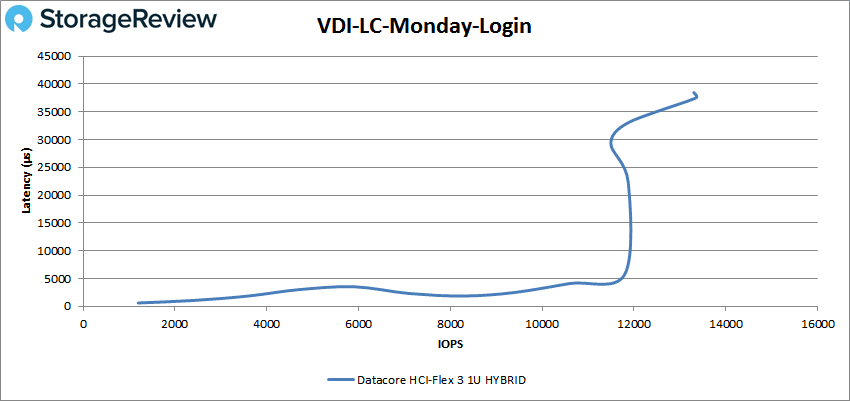

Abschließend werfen wir einen Blick auf VDI LC Monday Login, wo die Appliance mit 1,199 IOPS bei einer Latenz von 610 μs startete und einen Spitzenwert von 13,351 IOPS bei einer Latenz von 37.5 ms erreichte.

Fazit

DataCore ist seit 21 Jahren ein Branchenveteran. Obwohl das Unternehmen eher für seine Speichervirtualisierungssoftware SANsymphony bekannt ist, wächst und verändert es sich mit der Zeit und bringt jetzt mit seiner DataCore HCI-Flex Appliance HCI-Appliances auf den Markt. HCI-Flex Appliance kombiniert DataCores SDS mit HCI, um Benutzern das volle Potenzial ihrer hyperkonvergenten Infrastruktur zu bieten. Auf DataCore HCI-Flex ist entweder VMware vSphere oder Microsoft Hyper-V vorinstalliert, was angeblich eine Bereitstellung in weniger als einer Stunde ermöglicht, obwohl es Automatisierungselemente gibt, die den Prozess beschleunigen. Die Appliances sind entweder im 1U- oder 2U-Formfaktor erhältlich und können auf bis zu 64 Knoten skaliert werden.

Mit Blick auf die Leistung der kleineren Hybridkonfiguration mit zwei SATA-SSDs pro Knoten haben wir die DataCore HCI-Flex Appliance in unseren VDBench-Tests auf Herz und Nieren geprüft. In unseren 4K-Zufallstests erreichte die Appliance einen Spitzenwert von 91 IOPS beim Lesen und 25.7 IOPS beim Schreiben. Bei sequenziellen Arbeitslasten haben wir in unseren 3.1K-Tests 298 GB/s beim Lesen und 64 MB/s beim Schreiben gesehen. Für SQL erzielte die HCI-Flex Appliance Spitzenwerte von 63 IOPS, 50.5 IOPS für SQL 90–10 und 39 IOPS für SQL 80–20. Bei unseren Oracle-Tests erreichte der HCI einen Spitzenwert von 37 IOPS, 50 IOPS in den Jahren 90–10 und 40 IOPS in den Jahren 80–20. Betrachtet man unseren VDI, erreichte die HCI-Appliance in unserem FC-Boot, bei der Erstanmeldung und bei der Montagsanmeldung Spitzenwerte von 44 IOPS, 18 IOPS und 18.5 IOPS. Für LC sahen wir 48 IOPS beim Booten, 13 IOPS beim ersten Login und 13 IOPS beim Montag-Login.

Die HCI-Flex Appliance von DataCore ist die Verbindung von HCI und SDS, um Benutzern mehr Flexibilität bei der Nutzung von HCI zu bieten. Die Appliance ist außerdem mit DataCore Insight Services (DIS) ausgestattet, einer prädiktiven Analyseplattform, die dabei hilft, Probleme zu beheben, bevor sie entstehen, was viele der Softwareverbesserungen hervorhebt, die DataCore im Laufe der Jahre vorgenommen hat. Darüber hinaus ist die neu gestaltete Benutzeroberfläche benutzerfreundlich und bietet genügend Tiefe, um jeden erforderlichen Aspekt zu überwachen. Die Leistung, die wir gesehen haben, war gut für den Build, den wir erhalten haben. Benutzer sollten jedoch mit einer viel höheren Leistung bei Modellen wie der HCI-Flex-7-SSD mit der höheren RAM-Anzahl rechnen; Bei dieser Rezension handelt es sich um ein Einsteigersystem. Trotzdem konnte der Cluster das kleine bisschen Flash, das er hatte, gut nutzen, wir sprechen hier von SATA-SSDs. Daher könnten kleine Unternehmen und andere abgelegene Außenstellen, deren Budget oder Betrieb begrenzt ist, von diesem kleinen HCI-Flex-Build viel zu schätzen wissen.
