Intels Next Unit of Computing (NUC)-Systeme erfreuen sich bei Computerbegeisterten, Heimlaboranten und Spezialisten gleichermaßen großer Beliebtheit, die spezielle Software auf NUCs installieren und diese für alles verwenden, von Heimkinosystemen und Edge-Geräten bis hin zur Ausführung von vSphere. Obwohl NUCs ein Favorit sind, haben sie bei den Benutzern immer den Wunsch nach etwas mehr geweckt: mehr RAM, eine leistungsstärkere CPU, Speicher der Speicherklasse und die Möglichkeit, ihnen PCIe-Karten hinzuzufügen. Glücklicherweise hat Intel diese Forderungen mit seiner neuesten Generation von NUCs beantwortet, zu denen das NUC 9 Pro und das NUC 9 Extreme gehören.
Intels Next Unit of Computing (NUC)-Systeme erfreuen sich bei Computerbegeisterten, Heimlaboranten und Spezialisten gleichermaßen großer Beliebtheit, die spezielle Software auf NUCs installieren und diese für alles verwenden, von Heimkinosystemen und Edge-Geräten bis hin zur Ausführung von vSphere. Obwohl NUCs ein Favorit sind, haben sie bei den Benutzern immer den Wunsch nach etwas mehr geweckt: mehr RAM, eine leistungsstärkere CPU, Speicher der Speicherklasse und die Möglichkeit, ihnen PCIe-Karten hinzuzufügen. Glücklicherweise hat Intel diese Forderungen mit seiner neuesten Generation von NUCs beantwortet, zu denen das NUC 9 Pro und das NUC 9 Extreme gehören.
Im ersten Quartal 1 brachte Intel sein neuestes NUC-System auf den Markt: das NUC 2020 Pro, auch unter dem Codenamen Quartz Canyon bekannt. Das NUC 9 Pro-System ist entweder mit einem i9vPro-Prozessor oder einem Xeon-Prozessor ausgestattet und richtet sich an High-End-Prosumer und KMUs; das NUC 7 Extreme hingegen richtet sich an Heimanwender und Gamer.
Intel klassifiziert das NUC 9 Pro als Workstation – und stattet es mit der Hardware- und Betriebssystemunterstützung aus, die diesen Anspruch untermauert. Intel hat diese Systeme der neuen Generation entwickelt, um die Inhaltserstellung, KI-Arbeit, Edge-Analyse, Datenvisualisierung und CAD/CAM-Arbeit zu unterstützen.
Der Intel NUC 9 Pro, den wir testen werden, ist der NUC9VXQNX, der mit einem Xeon-Prozessor mit acht Kernen, einer separaten NVIDIA Quadro-GPU, 32 GB RAM, Speicher und einer Lizenz zum Ausführen von Windows 10 Home Pro vorkonfiguriert ist. Es verfügt über mehrere Videoausgänge, mehrere USB-Anschlüsse, zwei PCIe-Steckplätze, zwei 1-Gbit/s-Ethernet-Ports und 2.4-Gbit/s-WLAN.
Letztes Jahr hatten wir die Gelegenheit, zwei weitere leistungsstarke NUCs-Systeme zu testen: das NUC8i7BEH und das NUC10i7FNH. In diesem Artikel vergleichen wir diese beiden Systeme mit dem NUC9VXQNX und ermitteln, welche Arten von Workloads für jeden NUC am besten geeignet sind.
Intel NUC NUC9VXQNX-Spezifikationen
Nachfolgend finden Sie die Spezifikationen für den Intel NUC9VXQNX:
- Hersteller: Intel
- Modell: NUC9VXQNX
- UVP: Noch nicht verfügbar
- Formfaktor: Kleiner Server
- Betriebssystem: Windows 10 Home Pro
- CPU: Intel Xeon E-2286M Prozessor (16 MB Cache, 2.40 GHz) (acht Kerne, 16 Threads, 45 W TDP, 16 MB Cache, 2.4 bis 5.00 GHz)
- Eingebettete GPU: Intel UHD 630 GPU (bis zu 1.25 GHz und 24 EUs)
- Speicher: 2 x DDR4-2666 SO-DIMM RAM – Maximaler Speicher 64 GB
- Bestückt mit 2 x 16 GB Kingston DDR4-2666 SO-DIMM
- Interne Speicheroptionen:
- 2x M.2 PCIe X4-Steckplätze PCH (NVMe/SATA)
- 1x M.2 PCIe X4-Steckplatz-CPU (NVMe)
- Bestückt mit 1 TB Intel Optane Memory H10
- SDXC-Steckplatz in voller Größe
- RAID 2x M.2 SATA/PCIe SSD, SATA-Header (RAID-0 RAID-1)
- Doppelt breiter PCIe X16 (CPU)-Steckplatz, gemeinsam genutzt mit einem PCIe X4 (CPU)-Steckplatz; 8″ maximale Kartenlänge
- Display:
- UHD 630: 2x Thunderbolt 3, HDMI 2.0a-Unterstützung für 3 Displays
- Separate Grafikkarte: NVIDIA Quadro P2200
- CUDA-Kerne – 1280
- GPU-Speicher – 5 GB GDDR5X
- Speicherschnittstelle – 160-Bit
- Speicherbandbreite – bis zu 200 GB/s
- Systemschnittstelle – PCI Express 3.0 x16
- Display-Anschlüsse – DP 1.4 (4)
- Stromverbrauch: 19 V, 90 W AC-DCinternes Netzteil
- Ports:
- 6 x USB 3.1 Gen 2
- 2 x Thunderbolt 3 (USB 3.1g2)
- 2 x USB 2.0
- 1 x USB 2.0 (intern)
- Multimedia:
- 3.5-mm-Stereo-Headset-Buchse vorne
- 3.5-mm-Rücklautsprecher/TOSLINK-Kombibuchse
- Netzwerkverbindung:
- 2 x 1 GB über Intel Ethernet-Verbindung I219-LM und i210-AT
- Intel Wireless-AX (Intel Wi-Fi 6 AX200)
- Unterstützt 802.11a/b/g/n/ac/ax
- Maximale Übertragungsgeschwindigkeit von bis zu 2.4 Gbit/s
- Bluetooth v5
- Intel vPro-Technologie – umfasst Intel Active Management Technology (AMT) für Out-of-Band-Management
- Unterstützte Betriebssysteme: Windows 10, Windows Server 2019, Ubuntu 16.04 LTS und VMware ESXi
- Physische Größe: 9.4 x 8.5 x 3.8 mm (238 x 216 x 96 Zoll)
- Körperliches Gewicht: N/A
- Farbe: blaugrau
- Konforme Standards: Das Produkt erfüllt zahlreiche Sicherheits-, Vorschriften-, EMV/RF- und Umweltstandards
- Lieferumfang: NUC, Netzteil, M.2-Offsetschraube, verschiedene Anleitungen und DVD mit Windows 10 Pro
- Unterstützung für Instantly Available PC-Technologie, LAN Wake, Wake from USB, Wake from CIR, Microsoft Modern Standby und Intel Platform Trust Technology
- 3 Jahre Garantie

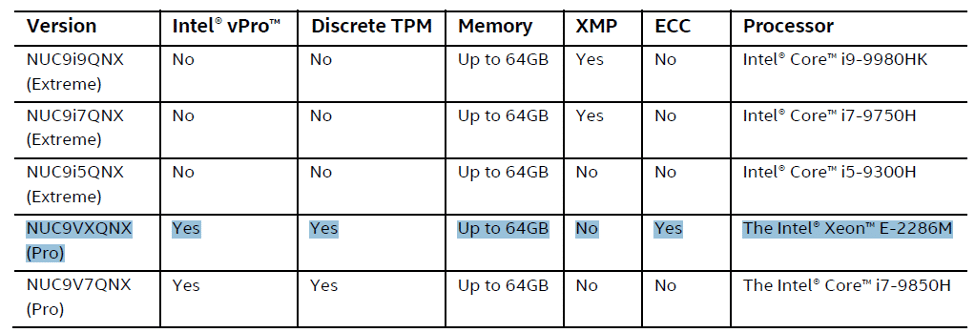

NUC 9-Varianten
Es gibt drei verschiedene Versionen des NUC 9 Extreme und zwei verschiedene Versionen des NUC 9 Pro. Die folgende Tabelle fasst diese Unterschiede zusammen. Wir haben die Version (NUC9VXQNX) hervorgehoben, die wir in diesem Test verwendet haben. Beide NUC 9 Pro-Versionen verfügen über die Intel vPro-Technologie, die unter anderem Out-of-Bound-Konnektivität über Intel Active Management Technology (AMT) ermöglicht. Weitere Informationen zu NUC 9-Varianten finden Sie hier HIER.
Betriebssystemunterstützung
Intels Unterstütztes Betriebssystem für Intel NUC-Produkte Dokument (befindet sich HIER) zeigt, dass die gesamte Computerserie NUC9xxQN Windows 10, Linux, VMware ESXi und Windows Server 2016 unterstützt.
Designen und Bauen
Im Vergleich zu den Boxen anderer NUCs ist die Box dieses NUC mit 14 x 11 x 7 Zoll riesig. Der NUC ist in einem schweren Karton verpackt, das Gerät selbst ist zwischen zwei schwarzen Schaumstoffblöcken untergebracht und in einer elektrostatischen Plastiktüte verpackt. Die Box enthält außerdem ein Netzkabel, eine Kopie von Windows 10 Pro, eine M.2-Versatzschraube sowie Schnellstart-, Regulierungs- und Sicherheitsleitfäden.

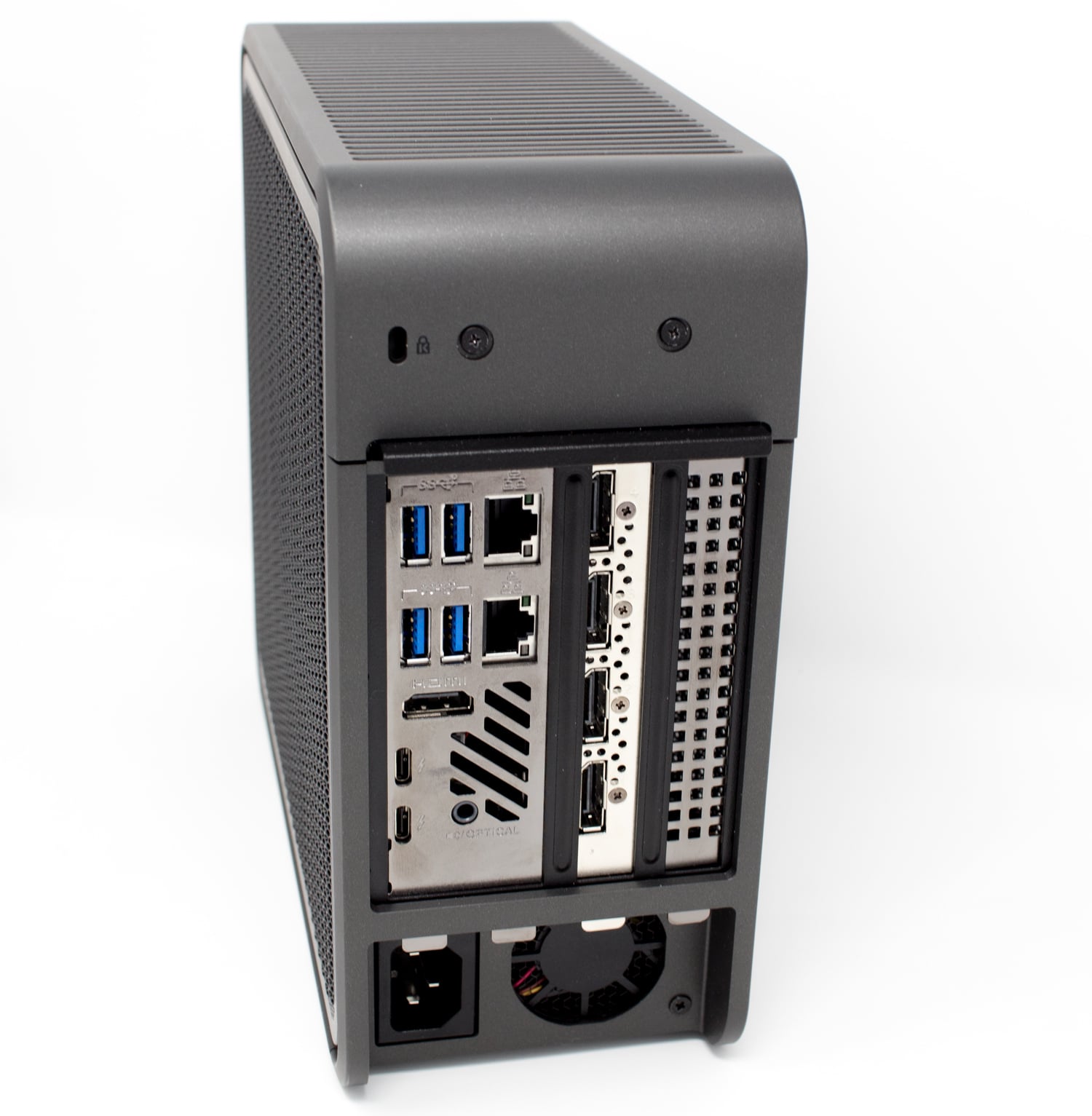

Auf der Rückseite des Geräts befinden sich ein HDMI-Anschluss sowie vier 3.1USB-g2-Anschlüsse, zwei Thunderbolt-3-Typ-C-Anschlüsse, zwei RJ45-Ethernet-Anschlüsse, eine 3.5-mm-Audioausgangsbuchse, ein Loch für ein Diebstahlschutzschloss und eine Lüftungsöffnung für ein kleines Ventilator und einen Stromanschluss. Das von uns getestete Gerät verfügt über eine NVIDIA Quadro P2200, die einen der PCIe-Steckplätze bestückt, sowie über vier DisplayPort-Anschlüsse in voller Größe.
Auf der Vorderseite des Geräts befinden sich der Netzschalter/die LED, zwei USB-3.1-Anschlüsse, eine 3.5-mm-Lautsprecher-/Headset-Buchse, eine Festplatten-LED und ein SDXC-Steckplatz in voller Größe.
Die Ober- und Unterseite des Gerätegehäuses bestehen aus stabilem Kunststoff mit Lüftungsschlitzen. Die beiden Seiten bestehen aus Wellblech mit perforierten Löchern. Insgesamt ist das Gehäuse ansprechend und sehr langlebig; Es sollte zu Hause, im Büro oder im Rechenzentrum gut funktionieren.
Die Oberseite des Gehäuses ist mit zwei unverlierbaren Kreuzschlitzschrauben befestigt. Durch Entfernen dieser Schrauben konnten wir die Oberseite und dann die beiden Metallseiten entfernen, um die NVIDIA Quadro P2200 GPU freizulegen, die in einen PCIe-Steckplatz eingesteckt war.
Wenn Sie sich die Produktspezifikationen des Intel NUC 9 Pro Kit ansehen, werden Sie feststellen, dass der Board-Formfaktor PCIe ist, da ein Compute Element anstelle einer auf einem separaten Sockel montierten oder aufgelöteten CPU verwendet wird. Auf der anderen Seite des Gehäuses ist eine gut verarbeitete Platine zu sehen, auf der die Komponenten gesteckt sind.
Der Computer verfügt über 32 GB Kingston RAM und der Speicher ist ein M.2 1 TB Intel Optane Memory H10 mit einem Solid-State-Speichergerät. Das H10 ist ein Hybridgerät, das Intel Optane Flash und Intel QLC 3D NAND auf einem einzigen Gerät mit M.2 2280-Formfaktor kombiniert. Dies ist ein sehr interessantes Speichergerät und wir haben Anfang des Jahres einen vollständigen Artikel darüber verfasst (siehe HIER).

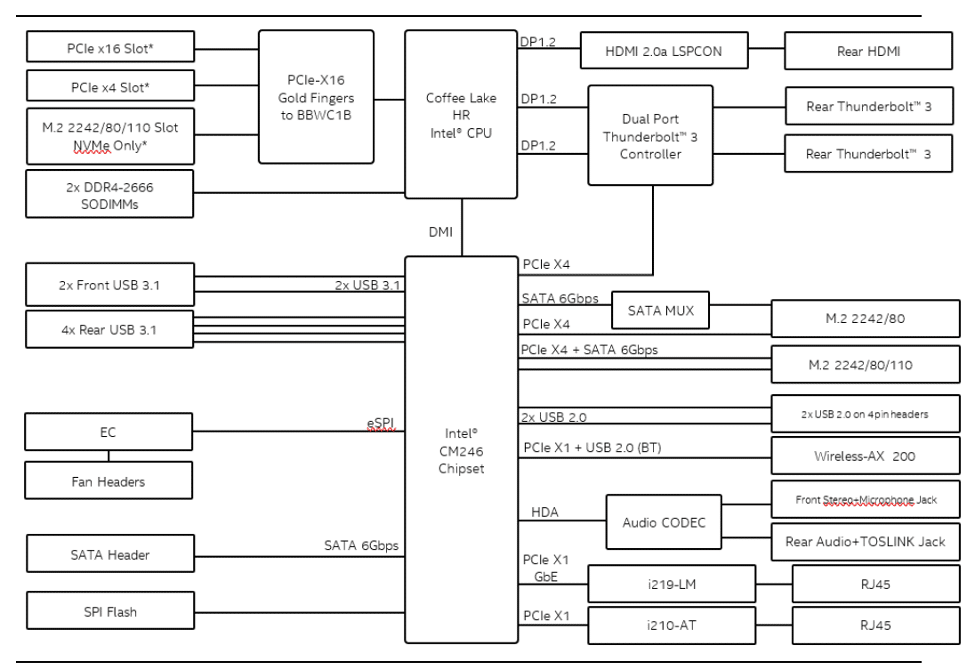

Ein Blockdiagramm des Geräts zeigt seine Konnektivität und Erweiterbarkeit.
Das Gerät basiert auf dem NUC 9 Pro Compute Element (NUC9VXQNB). Das Compute Element ist im Grunde eine PCI-Express-Karte, die eine CPU und mehrere wichtige Motherboard-Komponenten enthält; Dies ermöglicht eine geringere Stellfläche des Systems und eine einfachere Aufrüstbarkeit.
Das Compute Element in unserem Gerät verfügt über einen einzelnen Intel Xeon E-2286M Prozessor. Bei dieser CPU handelt es sich um einen 64-Bit-Workstation-x86-Mikroprozessor mit acht Kernen und 512 KiB L1, 2 MiB und 16 MiB Cache. Es unterstützt Hyper-Threading, was bedeutet, dass insgesamt 16 Threads gleichzeitig ausgeführt werden können. Der Prozessor arbeitet mit einer normalen Geschwindigkeit von 2.4 GHz, mit einem Turbo-Boost von bis zu 5.0 GHz. Es verfügt außerdem über eine TDP-Bewertung (Thermal Design Power) von 45 W und 35 TPD nach unten und unterstützt bis zu 64 GB Dual-Channel-DDR4-2666-ECC-Speicher.
Die CPU verfügt über eine integrierte Intel UHD Graphics 630, die mit 350 MHz und einer Burst-Frequenz von 1.25 GHz arbeitet. Die GPU verfügt über 24 Execution Units (EUs) und kann bis zu drei 4K-Displays unterstützen. Die TDP und der RAM werden zwischen CPU und GPU geteilt.

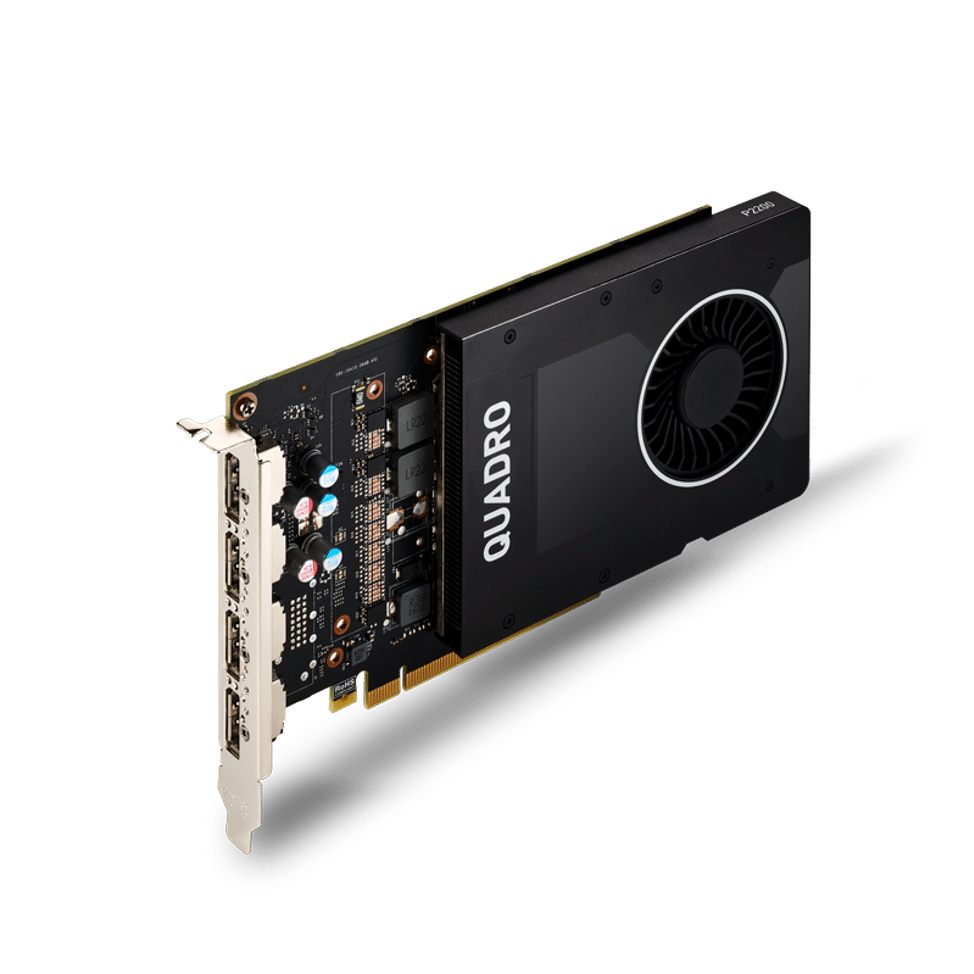

Die GPU-Karte im System ist eine NVIDIA Quadro P2200. Es verfügt über eine Pascal-GPU mit 1280 CUDA-Kernen, 5 GB GDDR5X-On-Board-Speicher und Unterstützung für vier 5K-Displays (5120 x 2880 bei 60 Hz).
Das WLAN-Modul im NUC10i7FNH ist das Intel Wi-Fi 6 AX200, das Übertragungsraten von bis zu 2.4 Gbit/s ermöglicht.
Erster Start
Für den ersten Start und Test des Geräts haben wir es über HDMI mit einem Dell UltraSharp 32-Zoll-4K-Monitor (U3219Q) verbunden. Der Dell-Monitor verfügt über einen integrierten Tastatur-, Maus- und Video-Switch (KVM). Der eingebaute KVM-Switch des Monitors erwies sich während unseres Tests als äußerst nützlich, da er uns ermöglichte, per Knopfdruck zwischen dem Computer und unserem Laptop zu wechseln. Wir haben einen drahtlosen Dell-Tastatur-/Maus-Dongle (Teilenummer KM636) an den Upstream-USB-Anschluss des Monitors angeschlossen.
Anschließend haben wir das System an den untersten DisplayPort der GPU-Karte angeschlossen und hochgefahren. Dabei wurde uns der Installationsassistent für Windows 10 Home (1903 Build 18362.295) angezeigt. Die Installation von Windows und die Inbetriebnahme des Systems dauerten weniger als 5 Minuten. Wir haben Windows und das BIOS auf die neueste Version aktualisiert und alle vorgeschlagenen Treiber darauf installiert.
Kennzahlen
Um die Leistung des Geräts zu bewerten, haben wir einen SPECworkstation 3-Benchmarking-Test durchgeführt und die Ergebnisse mit anderen von uns getesteten NUC-Systemen verglichen. Den vollständigen Testbericht für das andere NUC-System finden Sie hier HIER und HIER.

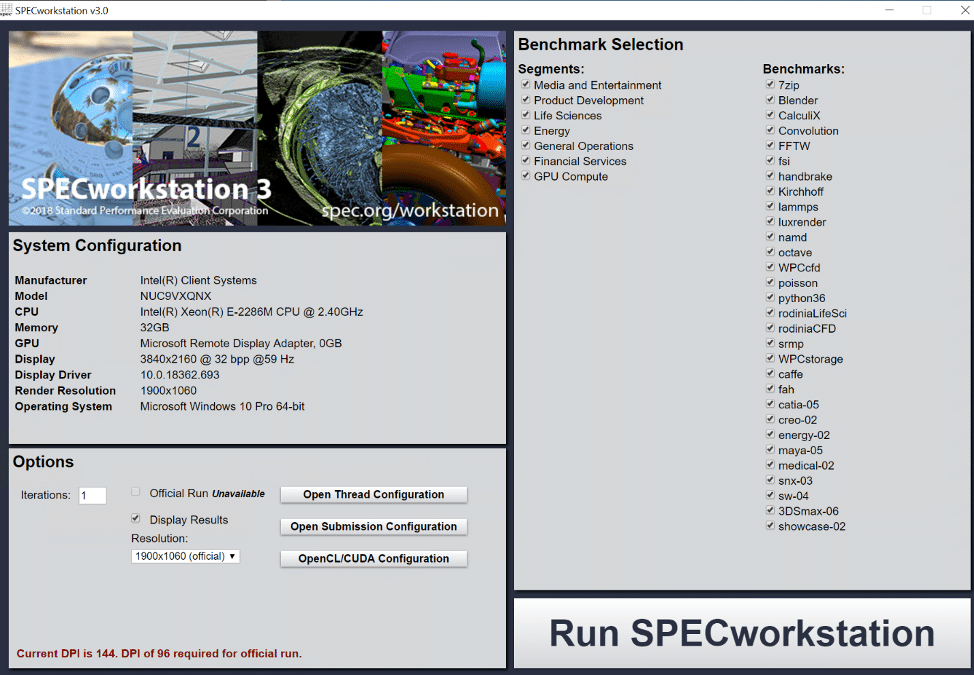

SPECworkstation 3
SPECworkstation 3 ist ein spezieller Test, der zum Benchmarking der wichtigsten Aspekte der Workstation-Leistung entwickelt wurde, indem über 30 Workloads zum Testen von CPU, Grafik, I/O und Speicherbandbreite verwendet werden. Die Workloads lassen sich in sieben große Kategorien einteilen: Medien und Unterhaltung, Produktentwicklung, Biowissenschaften, Energie, Finanzdienstleistungen, allgemeiner Betrieb und GPU-Computing. Wir werden die Ergebnisse der breiten Kategorie auflisten, die einen Durchschnitt für alle einzelnen Arbeitslasten in jeder Kategorie darstellen.
Die Ergebnisse unserer Tests (Tabelle 1) zeigen, dass das NUC9VXQNX (mit einem Achtkernprozessor) ein deutlich höheres Leistungsniveau aufwies als das NUC10i7FNH-System (mit einem Intel i7-10710U Sechskernprozessor) und das NUC8i7BEH-System (mit einer Vierkern-CPU). Insgesamt stimmen die Ergebnisse mit dem überein, was wir von diesem System erwartet haben.
SPECworkstation 3 | |||
NUC8i7BEH | NUC10i7ZFNH | NUC9VXQNX | |
MICH | 0.93 | 1.34 | 2.12 |
ProdDev | 1.09 | 1.42 | 2.04 |
LifeScience | 0.78 | 1.40 | 2.30 |
Energie | 0.70 | 0.70 | 1.25 |
Finanzdienstleistungen | 1.04 | 1.40 | 2.12 |
Allgemeine Funktionen | 1.38 | 1.38 | 1.82 |
GPU berechnen | Zeitüberschreitung | 0.46 | 1.63 |
Tabelle 1 – SPECworkstation3

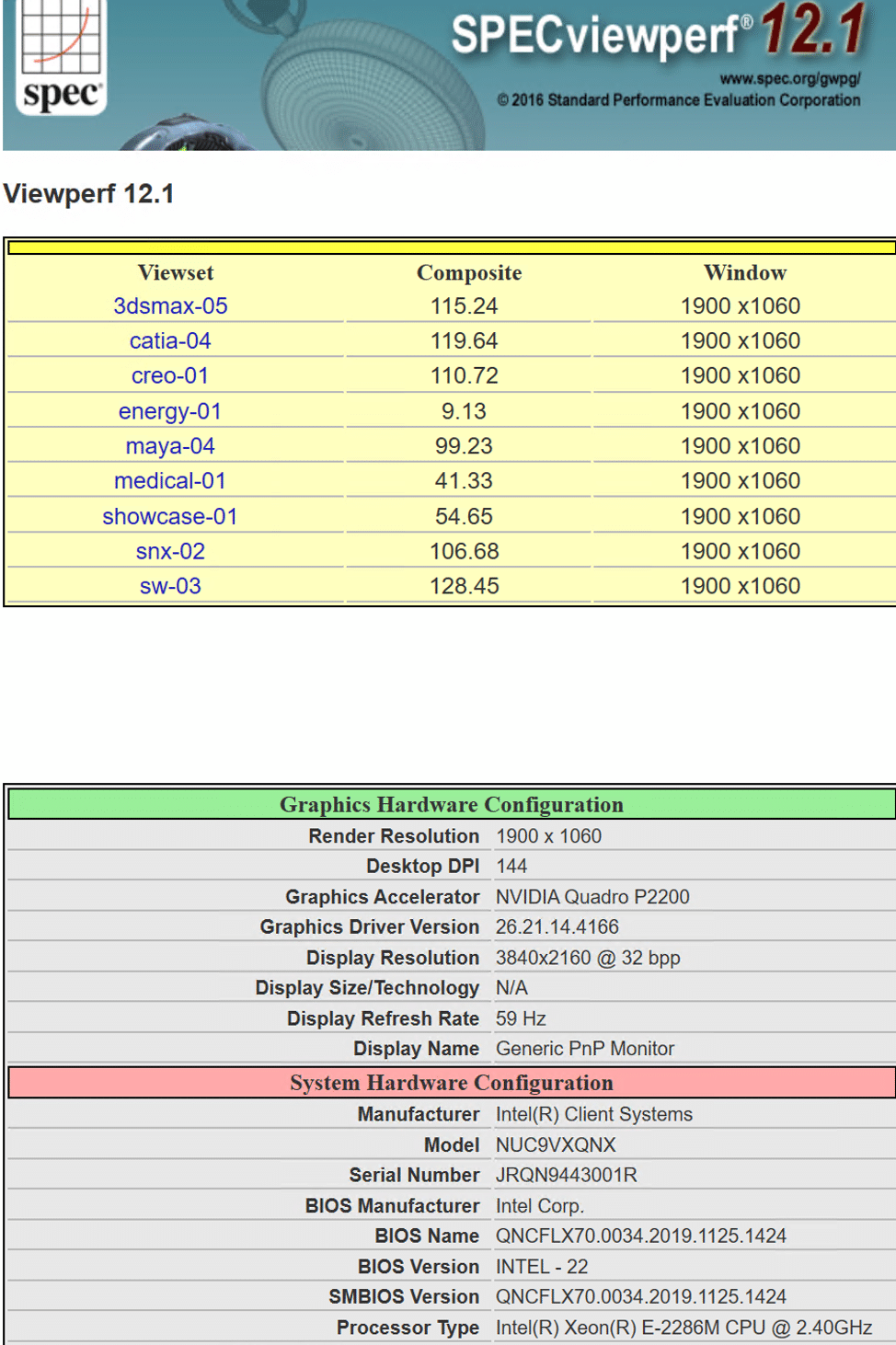

SPECviewperf 12.1
Anschließend haben wir den SPECviewperf 12-Benchmark auf dem NUC9VXQNX ausgeführt. Der SPECviewperf 12, der als weltweiter Standard zur Messung der Grafikleistung bei professionellen Anwendungen gilt, führt 9 sogenannte Benchmarks durch Ansichtssätze, die Grafikinhalte und -verhalten aus tatsächlichen Anwendungen darstellen und Kategorien wie 3D Max, CATIA, Creo, Energy, Maya, Medical, Showcase, Siemens NX und Solidworks umfassen.
Wie in der folgenden Tabelle gezeigt, war der NUC9VXQNX (mit einer separaten GPU) zehnmal leistungsstärker als der NUC10i7FNH und fünfmal leistungsstärker als der NUC8i7BEH (der über eine leistungsstärkere GPU als der NUC10i7FNH verfügt). Während die Modelle NUC8i7BE und NUC10i7FNH in normalen Alltagsszenarien sehr gut einsetzbar sind, ermöglicht die separate GPU des NUC9VXQNX die Bewältigung intensiver Grafikaufgaben wie Videobearbeitung oder CAD.
SPECviewperf 12.1 | |||
Ansichtssätze | NUC8i7BEH | NUC10i7FNH | NUC9VXQNX |
3dsmax-06 | 20.74 | 11.84 | 115.24 |
catia-05 | 21.33 | 14.12 | 119.64 |
creo-02 | 17.57 | 13.01 | 110.72 |
Energie-02 | 0.39 | 0.28 | 9.13 |
maya-05 | 24.55 | 13.05 | 99.23 |
medizinisch-02 | 5.32 | 2.79 | 41.33 |
Vitrine-02 | 12.68 | 7.16 | 54.65 |
snx-03 | 2.96 | 2.75 | 106.68 |
Sw-04 | 35.13 | 22.44 | 128.45 |
Tabelle 2 SPECviewperf im Vergleich
PCMark 10
Wir haben außerdem einen PCMark 10-Benchmark-Test durchgeführt, um das NUC9VXQNX mit dem NUC10i7FHN-System zu vergleichen. Der NUC10i7FNH wurde sowohl mit dem HHD- als auch mit dem SSD-Laufwerk getestet. Wie in der folgenden Tabelle angegeben, haben wir festgestellt, dass der NUC9VXQNX NVIDIA etwa 50 % leistungsfähiger war als der NUC10i7FNH.
PCMark 10 | ||
NUC10i7FNH SSD/HDD |
NUC9VXQNX Bei NVIDIA Quadro P2200 |
|
Gesamtwertung | 4,268 / 4,093 | 6,187 |
Essentials | 8,472 / 7,405 | 9,392 |
Produktivität | 6,837 / 6,657 | 9,052 |
Erstellung digitaler Inhalte | 3,643 / 3,775 | 7,549 |
NUC10i7FNH vs. NUC8i7BEH vs. NUC9VXQNX
Intels neuer NUC9VXQNX wird ausnahmslos mit dem NUC10i7FNH und dem NUC8i7BEH verglichen, auch wenn jeder dieser NUCs von Natur aus für unterschiedliche Anwendungsfälle entwickelt wurde. Nachfolgend finden Sie einen Vergleich der wichtigsten Hardwarekomponenten dieser Systeme. Wie dieses Diagramm zeigt und die Ergebnisse unserer Tests dies belegen, kann der NUC9VXQNX mit seinen acht Kernen und der separaten GPU eine Workstation-Arbeitslast bewältigen, während der NUC10i7FNH mit seinen sechs Kernen, einer höheren maximalen Taktrate und Unterstützung von 64 GB von DDR4 2666 RAM, kann gleichzeitige Prozesse und Anwendungen mit hohem Multithread besser bewältigen als der NUC8i7BEH. Allerdings bewältigt der NUC8i7BEH mit seiner Iris Plus Graphics 655 Grafik-Workloads besser als der NUC10i7FNH, kann aber nicht an die Leistung des NUC9VXQNX mit seiner separaten GPU herankommen.
Merkmal | NUC8i7BEH | NUC10i7FNH | NUC9VXQNX |
Prozessor | i7-8559U 4 Kerne / 8 Threads Taktfrequenz 2.7/4.5 GHz MAX. TDP 28 W |
i7-10710U 6 Kerne / 12 Threads Taktfrequenz 1.1/4.7 GHz MAX. TDP 15 W |
Xeon E-2286M 8 Kerne, 16 Threads, Taktfrequenz 2.4 bis 5.00 GHz MAX TDP 45 W |
GPU | Iris Plus-Grafik 655 48-Ausführungseinheiten |
Intel UHD Grafik 620 24-Ausführungseinheiten |
Intel UHD Grafik 630 24-Ausführungseinheiten |
Diskrete GPU | N / A | N / A | NVIDIA Quadro P2200 |
RAM | 2 x DDR4 2400 Unterstützung für 32 GB |
2 x DDR4 2666 Unterstützung für 64 GB |
2 x DDR4 2666 ECC Unterstützung für 64 GB |
Wi-Fi | Intel Wireless-AC 9560 Maximale Geschwindigkeit 1.73 Gbit/s |
Intel AX 201 Maximale Geschwindigkeit 2.4 Gbit/s |
Intel AX 200 Maximale Geschwindigkeit 2.4 Gbit/s |
Kabelgebundenes Internet | 1 x 1 GBPS | 1 x 1 Gbit/s | 2 x 1 Gbit/s mit Out-of-Bound-Management |
Fazit
Der NUC9VXQNX ist der NUC, nach dem viele Benutzer gesehnt haben; Neben der Unterstützung von 64 GB RAM und Optane-Speicher verfügt es über einen Xeon-Prozessor im Element-Modul, zwei 1-GB-NICs, AMT für Out-of-Bound-Management und Unterstützung für zwei PCIe-Karten. Diese Funktionen machen es zu einer äußerst flexiblen Plattform, und wir können sehen, dass viele Unternehmen es als Workstation für CAD/CAM, M&E oder andere Situationen verwenden, die intensive Grafiken oder rechenintensive Arbeitslasten erfordern. Wir glauben auch, dass Enthusiasten es als Miniserver, als Hypervisor-Plattform und für viele andere neuartige Anwendungen nutzen werden.
Wir hatten nur ein paar Tage Zeit, um mit diesem NUC zu arbeiten, und obwohl wir davon beeindruckt sind, sind wir noch lange nicht mit dem Testen fertig. Zukünftig werden wir die Verwendbarkeit als Grafik-Workstation testen und ESXi darauf installieren. Wir werden den H10-Antrieb erkunden. Wir werden es auch modifizieren, indem wir zwei weitere M.2-Geräte darin platzieren, und prüfen, wie gut es mit anderen über seinen PCIe-Anschluss angeschlossenen Geräten zurechtkommt. Am Ende wird es interessant sein zu sehen, ob wir ihn am Ende als kleinen ESXi-Server oder als Grafik-Workstation verwenden, da er anscheinend beide Aufgaben bewältigen kann.
Weitere Informationen zum NUC 9 Pro-Kit finden Sie hier HIER. Das Produktkompatibilitätstool von Intel für das NUC 9 Pro befindet sich HIER.
