El Supermicro SuperServer 2028U-TNR4T+ es un servidor de gama alta que aprovecha el chasis de servidor CSE-219UAC-R1K02 2U donde residen el chasis de servidor SC219UAC(4)-R1K02 2U y los subsistemas de placa de servidor de procesador dual X10DRU-i+. Al igual que otros SuperServers anteriores, el 2028U-TNR4T+ ofrece una tonelada de flexibilidad para casos de uso que involucran cargas de trabajo de aplicaciones intensas utilizando sus puertos 8x SATA3 (6Gbps), 24x SAS3 equipados con soporte a través de tarjetas complementarias opcionales y 4x ranuras NVMe, la última que es dos más que el 1028U SuperServer. Recientemente aprovechamos el 2028U-TNR4T+ para probar el Intel SSD CC P3700, Memblaze PBlaze4 y Samsung XS1715 SSD NVMe de 2.5″, así como los SSD NVMe con factor de forma Huwei ES3000, HGST SN100, Memblaze PBlaze e Intel P3608 HHHL AIC.
El Supermicro SuperServer 2028U-TNR4T+ es un servidor de gama alta que aprovecha el chasis de servidor CSE-219UAC-R1K02 2U donde residen el chasis de servidor SC219UAC(4)-R1K02 2U y los subsistemas de placa de servidor de procesador dual X10DRU-i+. Al igual que otros SuperServers anteriores, el 2028U-TNR4T+ ofrece una tonelada de flexibilidad para casos de uso que involucran cargas de trabajo de aplicaciones intensas utilizando sus puertos 8x SATA3 (6Gbps), 24x SAS3 equipados con soporte a través de tarjetas complementarias opcionales y 4x ranuras NVMe, la última que es dos más que el 1028U SuperServer. Recientemente aprovechamos el 2028U-TNR4T+ para probar el Intel SSD CC P3700, Memblaze PBlaze4 y Samsung XS1715 SSD NVMe de 2.5″, así como los SSD NVMe con factor de forma Huwei ES3000, HGST SN100, Memblaze PBlaze e Intel P3608 HHHL AIC.
La compatibilidad con NVMe es un gran punto de venta para el 2028U-TNR4T+, ya que cada vez más empresas adoptan la tecnología en crecimiento debido a su capacidad para presumir de conexiones de alta velocidad y baja latencia directamente desde la CPU a los SSD NVMe. Además, agrega una tonelada de potencia para impulsar el rendimiento al tiempo que reduce significativamente la latencia del dispositivo de almacenamiento, ya que interactúa directamente con PCI-E entre la CPU y los SSD NVMe. El 2028U-TNR4T+ está equipado con 24 zócalos de memoria que pueden admitir más de 768 GB de DDR4 RDIMM no volátil o 1536 GB de memoria LRDIMM DDR4. Como la mayoría de los servidores Supermicro, el 2028U-TNR4T+ aprovecha un controlador SATA que se ha integrado en el conjunto de chips, creando un subsistema SATA de diez puertos; seis de los cuales son compatibles con Intel PCH, mientras que los otros cuatro son compatibles con Intel SCU.
Configuramos nuestro SuperServer 2028U-TNR4T+ con 768 GB de RAM Crucial DDR4 (32 GB x 24) y dos CPU Intel E5-2697v3 con Supermicro AOC-S3008L-L8i HBA para habilitar las 24 bahías SAS3, omitiendo la opción de configuración SATA. También aprovecharemos 4 puertos 10GBase-T a través de AOC-2URN4-i4XT. Para mostrar el rendimiento del SuperServer, haremos referencia a las revisiones recientes de SSD NVMe mencionadas anteriormente.
Supermicro SuperServer 2028U-TNR4T+ Especificaciones
- Placa base: Super X10DRU-i+
- UPC:
- Familia de procesadores Intel Xeon E5-2600 v3 (hasta 160W TDP)
- Zócalo doble R3 (LGA 2011)
- Núcleos/caché: hasta 18 núcleos/hasta 45 MB de caché
- Bus del sistema: QPI hasta 9.6 GT/s
- Memoria del sistema
- Capacidad de memoria:
- 24 ranuras DIMM DDR288 de 4 pines
- Hasta 1.5 TB ECC LRDIMM, RDIMM
- Tipo de memoria: 2133/1866/1600 MHz ECC DDR4 SDRAM de 72 bits
- Tamaños DIMM: 64 GB, 32 GB, 16 GB, 8 GB, 4 GB
- Voltaje de la memoria: 1.2 V
- Detección de errores: corrige errores de un solo bit
- Capacidad de memoria:
- Dispositivos a bordo
- Conjunto de chips: Conjunto de chips Intel C612
- SATA: SATA3 (6 Gbps) con RAID 0, 1, 5, 10
- IPMI:
- Compatibilidad con la interfaz de gestión de plataforma inteligente v.2.0
- IPMI 2.0 con medios virtuales a través de LAN y compatibilidad con KVM a través de LAN
- AVELOCIDAD AST2400 BMC
- Conectividad de red
- 4 puertos 10GBase-T a través de AOC-2URN4-i4XT
- Intel X540 10GBase-T
- 1x Realtek RTL8211E PHY (IPMI dedicado)
- Gráficos: ASPEED AST2400 BMC
- Entrada / Salida
- SATA: 8 puertos SATA3 (6 Gbps)
- SAS: compatibilidad con 24 puertos SAS3 a través de tarjetas complementarias opcionales
- NVMe: 4 puertos NVMe
- LAN:
- 4 puertos LAN RJ45 10GBase-T
- 1 puerto LAN IPMI dedicado RJ45
- USB: 5 puertos USB 3.0 (2 traseros, 2 encabezados integrados, 1 tipo A)
- Vídeo: 1 conector VGA
- Puerto serie / Encabezado: 1x Encabezado serie
- DOM: 2 puertos SuperDOM (disco en módulo)
- BIOS del sistema:
- Tipo de BIOS: EEPROM Flash SPI de 128 Mb con AMI BIOS
- Características del BIOS:
- Conectar y usar (PnP)
- APM 1.2
- PCI 2.3
- ACPI 1.0/2.0/3.0/4.0
- Compatibilidad con teclado USB
- SMBIOS 2.7.1
- UEFI 2.3.1
- Administración:
- Software:
- superdoctor 5
- Administrador de nodos Intel 3.0
- Watch Dog
- NMI
- SMCBU y SMM
- IPMI 1.5 / 2.0 opcional
- Software:
- Configuraciones de energía:
- Gestión de energía ACPI
- Modo de encendido para recuperación de energía CA
- Chasis:
- Factor de forma: Montaje en rack 2U
- Modelo: CSE-219UAC-R1K02
- Dimensiones y peso:
- Anchura: 17.2 "(437mm)
- Altura: 3.5 ″ (89mm)
- Profundidad: 27.76 ″ (705.3 mm)
- Peso:
- Peso neto: 36 libras (16.4 kg)
- Peso bruto: 72 libras (32.7 kg)
- Panel frontal
- Botones:
- Botón de Encendido / Apagado
- Botón de reinicio del sistema
- LED:
- LED de estado de energía
- LED de actividad del disco duro
- 2 LED de actividad de red
- LED de información del sistema (sobrecalentamiento/UID)
- Botones:
- Slots de expansión
- PCI-Express: 6 ranuras PCI-E 3.0 x8 (4x FH, 10.5″ L, 1x LP, 1x LP interna)
- Bahías de unidades (intercambio en caliente):
- 24 bahías para unidades de 2.5″ intercambiables en caliente
- 8 puertos SATA3 predeterminados y 4 puertos NVMe
- 24 puertos SAS3 opcionales a través de AOC
- Ventiladores: ventiladores PWM de alta resistencia de 4 x 8 cm
- Fuente de alimentación con control de conmutación digital:
- Fuentes de alimentación de salida única de nivel de titanio redundante de 0 W (96 %)
- Entrada de CA:
- 100 - 127 V, 50 - 60 Hz
- 200 - 240 V, 50 - 60 Hz
- + 12V:
- Máx.: 62.5 A y Mín.: 0 A (100 Vac-127 Vac)
- Máx.: 83A (200Vac-240Vac) y Mín.: 0A
- SB de 12 V:
- Máx.: 2.1A
- Mínimo: 0A
Diseño y construcción
Supermicro SuperServer 2028U-TNR4T+ es una construcción de factor de forma 2U con 24 bahías para unidades SAS/SATA de 2.5″ intercambiables en caliente; 8 puertos SATA3 y 4 puertos NVMe con 24 puertos SAS3 opcionales a través de AOC. Este es ciertamente un servidor de construcción robusta que puede soportar cualquier obstáculo en el camino.
El panel de control se encuentra en la parte frontal del servidor, en el borde exterior del chasis, donde residen los botones de encendido y reinicio. Los LED del panel de control también están ubicados en el lado izquierdo del chasis, incluido el LED de información, que alerta al operador de varios estados, los LED NIC1 y NIC2, que indican actividad de red en GLAN2 cuando parpadean; el LED de encendido, que indica cuándo se está suministrando energía a las unidades de fuente de alimentación del sistema; y el LED HDD, que indica la actividad del canal IDE en el disco duro cuando parpadea. Además, cada portaunidades tiene dos LED de estado en la parte frontal del portaunidades.
Varias ranuras para tarjetas de expansión están ubicadas en el panel posterior, incluidas las de doble ancho, altura completa, longitud completa y altura completa, longitud completa. Los puertos de E/S incluyen 2 puertos USB 3.0, puerto LAN dedicado IPMI, puerto COM y un puerto VGA. Supermicro indica que existen varias configuraciones de red posibles dependiendo de la tarjeta vertical Ultra preinstalada. Además, el panel posterior muestra dos módulos de alimentación separados para redundancia de alimentación. Esto permite una operación continua sin tener que apagar el servidor mientras TI reemplaza un módulo de fuente de alimentación defectuoso.
Para quitar la cubierta del chasis, simplemente afloje un tornillo en la parte posterior de la cubierta del chasis, lo que permitirá que se deslice fácilmente. Supermicro es conocido por el diseño organizado de sus componentes y el 2028U-TNR4T+ no es una excepción con la placa base SUPER X10DRU-i+. En el extremo derecho se incluye una variedad de puertos SATA parcialmente obstruidos por el enrutamiento del cableado NVMe en ese lado del chasis.
La placa de servidor muestra el procesador dual Intel E5-2600v3 Series en zócalos LGA2011 (Socket R3), así como 24 zócalos de memoria que admiten hasta 768 GB de ECC DDR4-1600/1333/1066/800 no volátil RDIMM registrado o 1536 GB de LRDIMM DDR4 -2133/1866/1600/1333 memoria.
Análisis de la carga de trabajo de la aplicación
Nuestros primeros puntos de referencia consisten en la Rendimiento de MySQL OLTP a través de SysBench y Rendimiento de OLTP de Microsoft SQL Server con una carga de trabajo TPC-C simulada. Para nuestras cargas de trabajo de aplicaciones, cada unidad ejecutará 4 máquinas virtuales configuradas de forma idéntica.
Reseñas de almacenamiento Protocolo de prueba OLTP de Microsoft SQL Server emplea el borrador actual del Benchmark C (TPC-C) del Transaction Processing Performance Council, un benchmark de procesamiento de transacciones en línea que simula las actividades que se encuentran en entornos de aplicaciones complejos. El punto de referencia TPC-C se acerca más que los puntos de referencia de rendimiento sintéticos para medir las fortalezas de rendimiento y los cuellos de botella de la infraestructura de almacenamiento en entornos de bases de datos. Nuestro protocolo SQL Server para esta revisión mide el rendimiento transaccional y la latencia bajo una carga de 15,000 XNUMX usuarios virtuales.
Segunda generación SQL Server OLTP Benchmark Factory LoadGen Equipment
- Hosts de cliente virtual Dell PowerEdge R730 VMware ESXi vSphere (2)
- Cuatro CPU Intel E5-2690 v3 para 124 GHz en clúster (dos por nodo, 2.6 GHz, 12 núcleos, caché de 30 MB)
- 512 GB de RAM (256 GB por nodo, 16 GB x 16 DDR4, 128 GB por CPU)
- Arranque de tarjeta SD (Lexar 16 GB)
- 2 adaptadores Mellanox ConnectX-3 InfiniBand (vSwitch para red vMotion y VM)
- 2 x Emulex FC HBA de 16 GB y dos puertos
- 2 x NIC de dos puertos Emulex de 10 GbE
- VMware ESXi vSphere 6.0/Enterprise Plus 4-CPU
- Servidor SQL virtualizado Supermicro SuperServer 2028U-TNR4T+
- Dos CPU Intel E5-2699 v3 para 83 GHz (2.3 GHz, 18 núcleos, 45 MB de caché)
- 768 GB de RAM (32 GB x 24 Crucial DDR4, 384 GB por CPU)
- VMware ESXi vSphere 6.0/Enterprise Plus 2-CPU

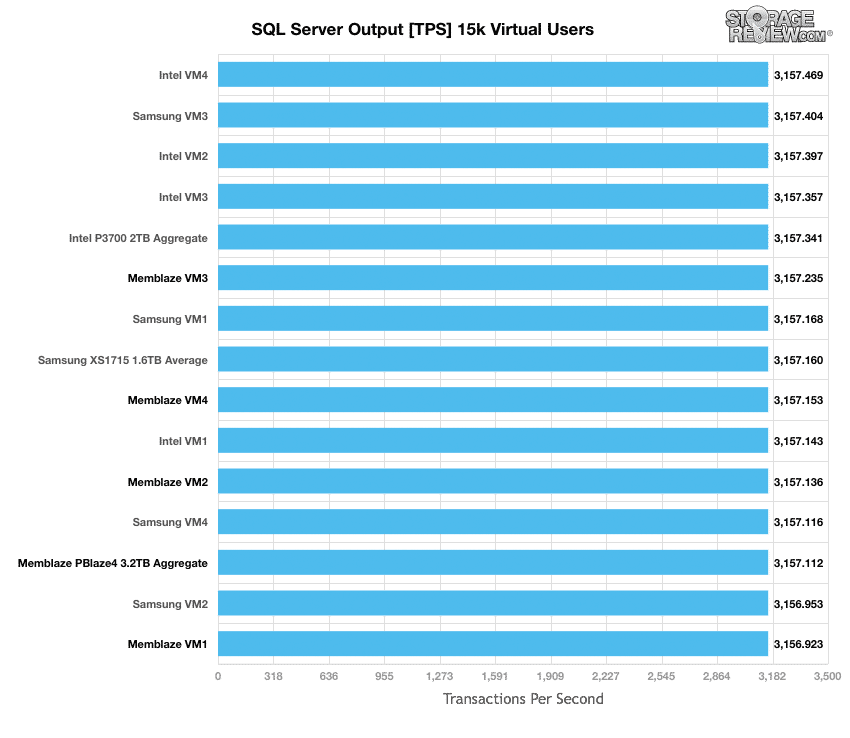

Al observar la salida de SQL Server, el 2028U-TNR4T+ presumió su máximo rendimiento con las unidades Intel DC SSD P3700, registrando un total de 3,157.341 TPS, mientras que las máquinas virtuales individuales oscilaron entre 3,157.469 TPS y 3,157.143 TPS. La unidad Memblaze también tuvo un gran rendimiento, midiendo un TPS máximo de 3,157.235 y un total de 3,157.112 TPS.

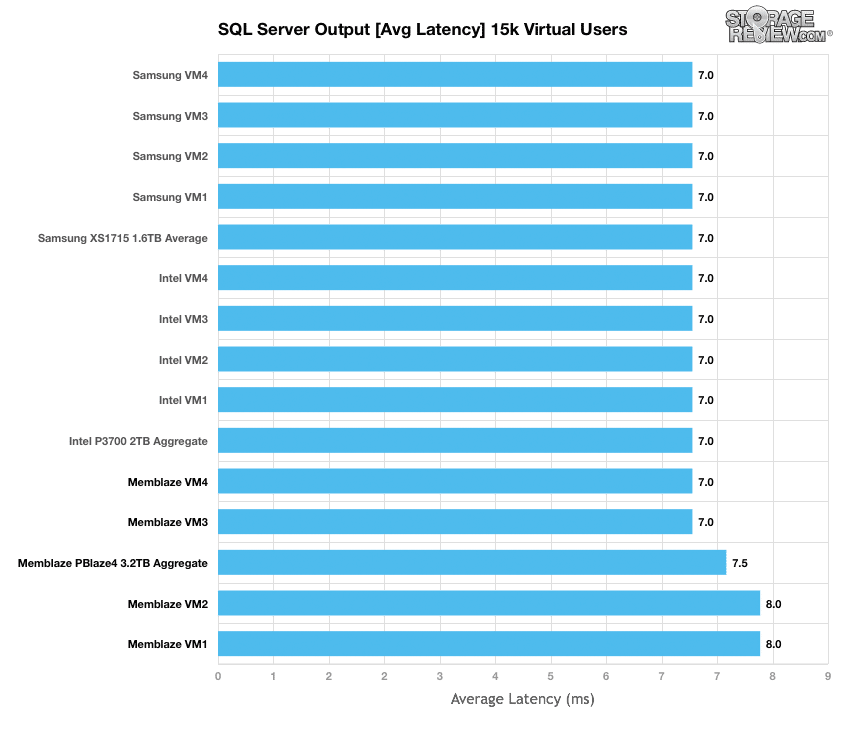

Al observar los resultados de latencia promedio durante la evaluación comparativa de SQL Server de 15k usuarios, se mostró que el 2028U-TNR4T+ registró resultados impresionantes con los SSD de Samsung e Intel, los cuales registraron 7.0 ms.
Supermicro SuperServer 2028U-TNR4T+ host Sysbench virtualizado
- Dos CPU Intel E5-2699 v3 para 83 GHz (2.3 GHz, 18 núcleos, 45 MB de caché)
- 768 GB de RAM (32 GB x 24 Crucial DDR4, 384 GB por CPU)
- VMware ESXi vSphere 6.0/Enterprise Plus 2-CPU
La OLTP del banco de sistemas benchmark se ejecuta sobre Percona MySQL aprovechando el motor de almacenamiento InnoDB que opera dentro de una instalación de CentOS. Para alinear nuestras pruebas de SAN tradicional con equipos hiperconvergentes más nuevos, hemos cambiado muchos de nuestros puntos de referencia a un modelo distribuido más grande. La principal diferencia es que, en lugar de ejecutar un único punto de referencia en un servidor completo, ahora ejecutamos varias instancias de ese punto de referencia en un entorno virtualizado. Aprovechando varios SSD NVMe, implementamos 4 máquinas virtuales Sysbench en el 2028U-TNR4T+ y medimos el rendimiento total visto en el host con todo funcionando simultáneamente.
En el benchmark de transacciones promedio por segundo, el 2028U-TNR4T+ se desempeñó mejor con el Intel SSD DC P3700 con un impresionante rendimiento agregado de 5,779.7 TPS. Sin embargo, la configuración de Memblaze no se quedó atrás, ya que contaba con un rendimiento superior de TPS de 5,717.2.
Al observar la latencia promedio del 2028U-TNR4T+, Intel volvió a demostrar los mejores resultados con un agregado de 22.15 ms, mientras que las máquinas virtuales individuales funcionaron entre 21.80 ms y 22.37 ms.
En términos de nuestro escenario de latencia de MySQL en el peor de los casos (latencia del percentil 99), se logró el máximo rendimiento cuando se llenó con la unidad Intel, que contaba con un impresionante total de solo 45.97 ms.
Análisis de carga de trabajo sintética empresarial
Al probar este servidor, usaremos Intel SSD CC P3700, Memblaze PBlaze4 y Samsung XS1715 SSD NVMe de 2.5″, así como los SSD NVMe con factor de forma Huwei ES3000, HGST SN100, Memblaze PBlaze e Intel P3608 HHHL AIC. Las SSD Intel P3600 NVMe se están probando en configuraciones de unidad única y doble. En las puntuaciones de doble unidad, los resultados de ambas unidades se agregan para proporcionar el rendimiento total.
Antes de iniciar cada uno de los puntos de referencia sintéticos de fio, nuestro laboratorio preacondiciona el dispositivo en estado estable bajo una carga pesada de 16 subprocesos con una cola pendiente de 16 por subproceso. Luego, el almacenamiento se prueba en intervalos establecidos con múltiples perfiles de profundidad de subprocesos/colas para mostrar el rendimiento con un uso ligero y pesado.
Pruebas de preacondicionamiento y de estado estacionario primario:
- Rendimiento (lectura+escritura IOPS agregado)
- Latencia promedio (latencia de lectura y escritura promediadas juntas)
- Latencia máxima (máxima latencia de lectura o escritura)
- Desviación estándar de latencia (desviación estándar de lectura+escritura promediada)
Este análisis sintético incorpora cuatro perfiles que se utilizan ampliamente en las especificaciones y puntos de referencia de los fabricantes:
- 4k: 100 % de lectura y 100 % de escritura
- 8k: 100 % de lectura y 100 % de escritura
- 8k – 70 % de lectura/30 % de escritura
- 128k: 100 % de lectura y 100 % de escritura
Durante el punto de referencia sintético 4k primario, el 2028U-TNR4T+ mostró un IOPS de lectura superior de 717,172 172,672 cuando se llenó con la unidad Memblaze. El servidor también superó las 3700 3608 escrituras IOPS, lo que ocurrió con las unidades Intel P851,693. Observar el rendimiento máximo de nuestras unidades HHHL mostró un rendimiento mucho mayor, ya que Intel PXNUMX contaba con XNUMX XNUMX IOPS.
Al observar la latencia promedio del 2028U-TNR4T+ con la prueba de nuestra unidad de 2.5″, mostró solo 0.36 ms de lectura a través de la unidad Memblaze NVMe mientras registró una latencia de escritura promedio de 1.48 ms con Intel P3700. En cuanto a la unidad HHHL, las velocidades máximas de lectura se registraron cuando se llenó una vez más con la unidad Intel P3608, que registró solo 0.30 ms de lectura.
En nuestra próxima carga de trabajo, reacondicionamos el servidor para transferencias secuenciales de 8k para medir el rendimiento de las unidades NVMe con una carga de 16 subprocesos y una profundidad de cola de 16 para operaciones de lectura y escritura al 100 %. En este punto de referencia, el servidor Supermicro mostró el mejor rendimiento con la unidad Intel durante toda la prueba hasta el final, donde Memblaze se alejó en la última profundidad de la cola y alcanzó más de 100 166,250 IOPS. De la unidad HHHL, la unidad Huawei ES3000 de 3.2 TB mostró el mejor rendimiento, alcanzando poco menos de 300,000 XNUMX IOPS en la terminal.
En latencia promedio, el servidor 2028U-TNR4T+ mostró excelentes resultados con las unidades Intel y Memblaze de 2.5″, las cuales estuvieron a la par hasta el final con un rango de aproximadamente 0.2 ms a 1.6 ms. Observar el 2028U-TNR4T+ cuando se usaban las unidades HHL mostró un mejor rendimiento, con el modelo Huawei ES3000 de 3.2 TB alcanzando un pico de poco menos de 0.9 ms.
Conclusión
Como parte de la línea 2U Ultra SuperServer, el 2028U-TNR4T+ de Supermicro es una solución de almacenamiento de gran capacidad con 24 bahías para unidades de 2.5″ intercambiables en caliente, que incluyen soporte para 24 puertos SAS3 a través de tarjetas complementarias opcionales. Al residir dentro del chasis CSE-219UAC-R1K02 2U, el 2028U-TNR4T+ aprovecha la placa de servidor de procesador dual X10DRU-i+ como el subsistema principal del dispositivo. El servidor también está equipado con cuatro bahías de unidades NVMe, lo que resulta muy atractivo para los compradores empresariales que buscan aprovechar esta potente tecnología de baja latencia. Además, el 2028U-TNR4T+ cuenta con 24 ranuras DIMM para hasta 768 GB de memoria DDR4 RDIMM no volátil o 1536 GB de memoria LRDIMM DDR4.
Para probar su rendimiento, equipamos el SuperServer con 768 GB de RAM Crucial DDR4 (32 GB x 24) y dos CPU Intel E5-2699v3 con Supermicro AOC-S3008L-L8i HBA para habilitar las 24 bahías SAS3. También lo completamos con tres conjuntos diferentes de SSD NVMe: Intel SSD DC P3700, Memblaze PBlaze4 y Samsung XS1715, cada uno de los cuales se analizó por separado. Como era de esperar, la combinación de unidades NVMe del SuperServer 2028U-TNR4T+ contó con una enorme cantidad de rendimiento y una latencia extremadamente baja. En nuestro punto de referencia de carga de trabajo 100k de 100 % de lectura y 4 % de escritura, el 2028U-TNR4T+ mostró un máximo de IOPS de lectura de 717,172 16 cuando estaba equipado con la unidad Memblaze. Cuando se utiliza con una carga de 16 subprocesos y una profundidad de cola de 100 para operaciones de lectura al 100 % y escritura al 2028 %, el 4U-TNR166,250T+ alcanzó un máximo de XNUMX XNUMX IOPS (también con el SSD Memblaze NVMe) en el servidor.
En última instancia, Supermicro ofrece a las empresas una plataforma de servidor muy densa, así como uno de los niveles más altos de rendimiento, eficiencia, seguridad y escalabilidad de la industria. Independientemente de la preferencia de la interfaz de almacenamiento, el 2028U-TNR4T+ tiene a los compradores cubiertos con soporte que va desde SAS3 HDD/SSD para capacidad, 2.5″ NVMe para rendimiento de baja latencia intercambiable en caliente hasta PCIe flash tradicional ofrecido en factores de forma AIC.
Ventajas
- Completamente cargado con mucho potencial de almacenamiento de alto rendimiento
- Cuatro bahías NVMe de 2.5″
- Cuádruple opcional de 10 GbE, así como compatibilidad integrada con SAS3
Contras
- La ranura PCIe interna LP no se ajusta a algunas tarjetas de interfaz
Lo más importante es...
El Supermicro SuperServer 2028U-TNR4T+ está orientado hacia el rendimiento compatible con NVMe tanto en bahías de unidades de 2.5” como en factores de forma AIC. Sin embargo, el servidor también es compatible con SAS y SATA, lo que permite a las empresas aprovechar sus inversiones actuales en almacenamiento mientras se preparan para el futuro con nuevas tecnologías.
