在设计、构建和运行数据中心时，功耗是首要考虑因素。 功耗不仅会占用 IT 运营预算，而且作为 IT 基础设施的较大部分，功耗还有许多其他影响。 StorageReview 实验室也不例外。 我们的测试不仅有时会消耗大量电力（想想圣诞节假期圣诞灯亮起时的 Griswold 家庭），而且我们想知道我们插入的所有东西都消耗了多少电量。 如果我们测试一个存储设备在给定的细分市场中表现优于所有其他设备，那么很高兴指出它是否比哥斯拉的原子呼吸更强大，从而将更完整的拥有成本概况放在一起。

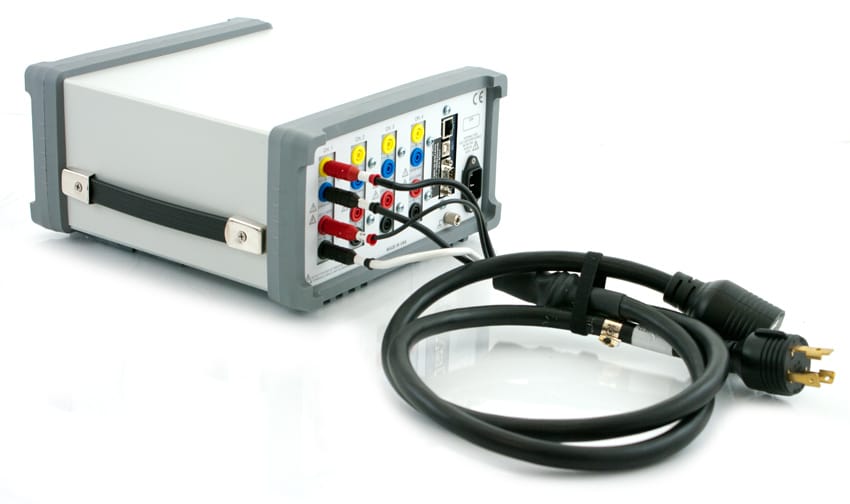

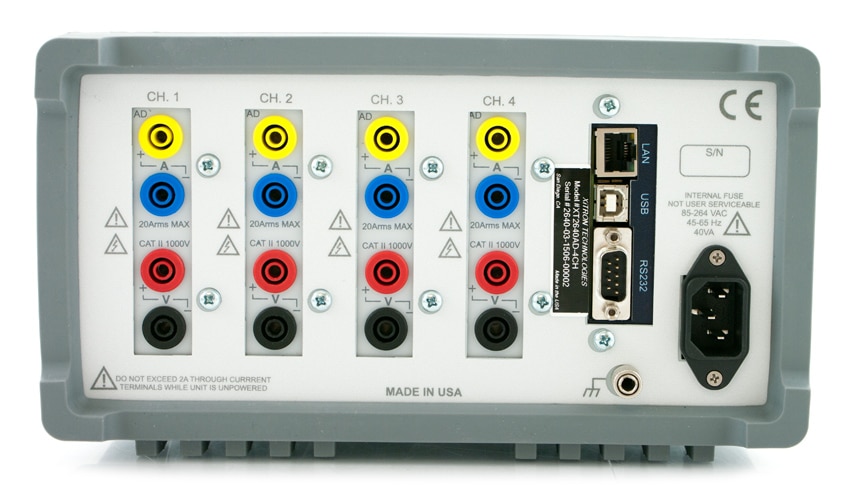

虽然我们过去曾测量过功率效率测试，但我们最近获得了 Xitron XT2640 精密多通道功率分析仪。 XT2640 是一款独立的功率分析仪，尽管有可用的软件可以更好地收集数据。 XT2640 是三台虚拟电源分析仪，通道合二为一，共享一个机箱和一个接口。 用户可以使用通道卡和输入选项的任意组合安装多达 4 个通道。 用户可以配置三台功率分析仪中每台的通道，每台分析仪最多可以配置所有已安装的通道。 虽然每个通道相互独立（配置为多通道接线配置、信号过滤、默认测量耦合、显示结果平滑和有效数字、VA/VAR 组合方法和效率分组），但它们也可以配置为与每个通道同步其他。

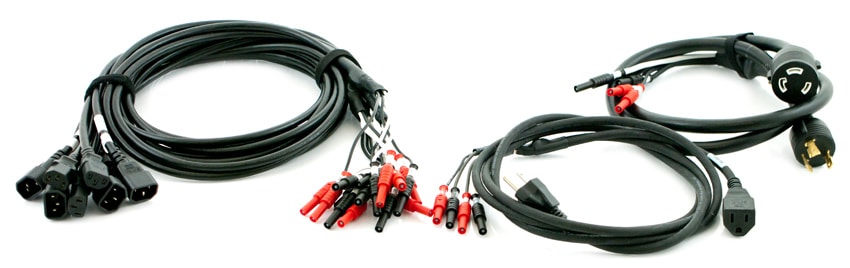

在我们的配置中，Xitron XT2640 功率分析仪设置有四个 20A 通道，我们将其用于功率交流和直流功率测试。 主要用例分为以下部分：
- SSD/HDD：5v 和 12v 伏特/安培监控
- PCIe：3.3v、5v 和 12v 伏特/安培监测
- 服务器：最多 120 个 PSU 的 240-4v 伏特/安培监控
- 集群服务器：120-240 伏特/安培监控多达四个系统，每个系统 1 个 PSU
- Rack-Scale：240v volt/amp 监控高达 20A 的电流，在线连接到 PDU
显然，有了 4 通道的记录功能，我们可以创造性地通过 5v 和 12v 引线测量单个 SSD 或 HDD，同时还可以测量系统本身的 120-240v 输入。 不过，我们即将推出的测试方法的一个关键优势是该装置进行了有效的行业校准，并将接受持续校准以随着时间的推移保持其准确性。
优点包括：
- 历史显示
- 矢量图
- 信号波形显示
- 谐波显示有限制
- 自定义数据显示

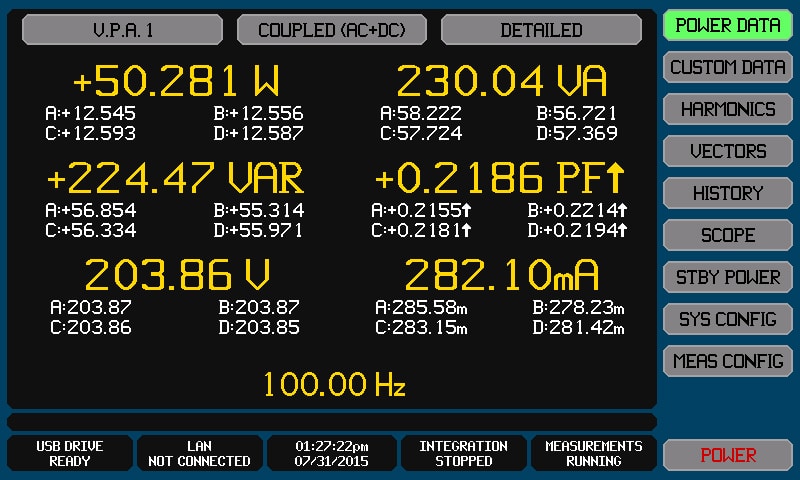

为了展示 4 通道监控功能，我们将分析仪与混合 VMware 虚拟 SAN 配置运行四 戴尔 PowerEdge R730xds. 在这里我们可以看到服务器关闭时的电源信息，每台服务器大约消耗 12.5 瓦。 这是在启动集群之前查看暴风雨前的平静。

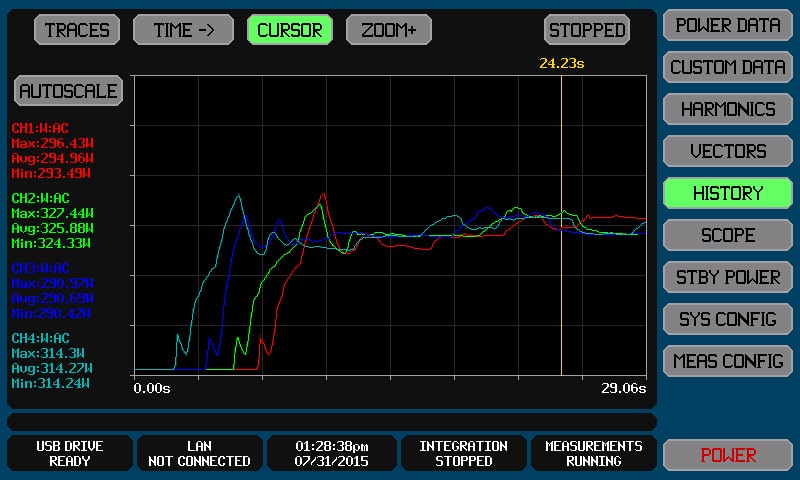

在下一个屏幕截图中，我们正在查看四个通道的数据历史记录，每个通道监控一个服务器。

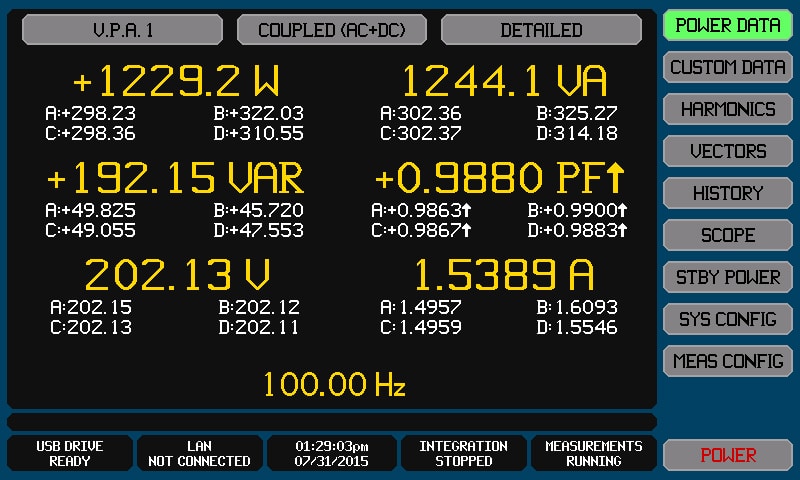

当平台结束其启动活动时，我们切换回功率数据屏幕，通过 VPA 功能查看总功率使用情况。

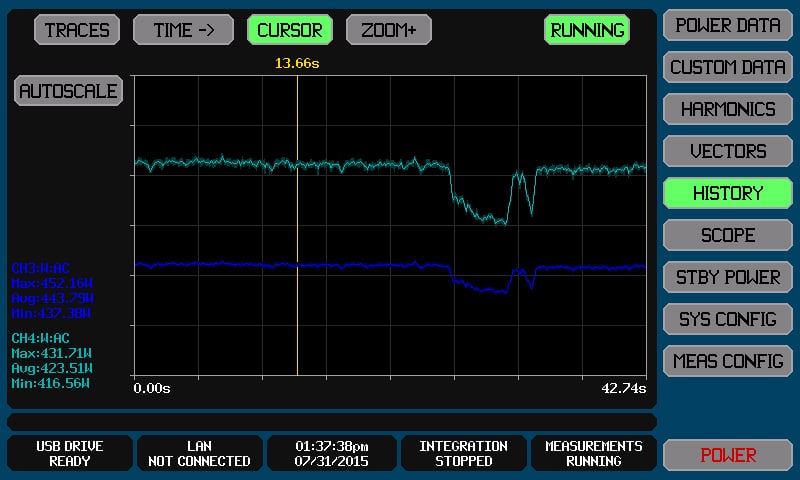

我们还可以查看特定设备的功耗历史记录并进行测试。 在下一个示例中，我们将查看运行一个 EchoStreams GridStreams 4 节点集群（双电源） MarkLogic NoSQL 测试. 在这里，我们可以看到捕获数据期间的实时电量使用情况。

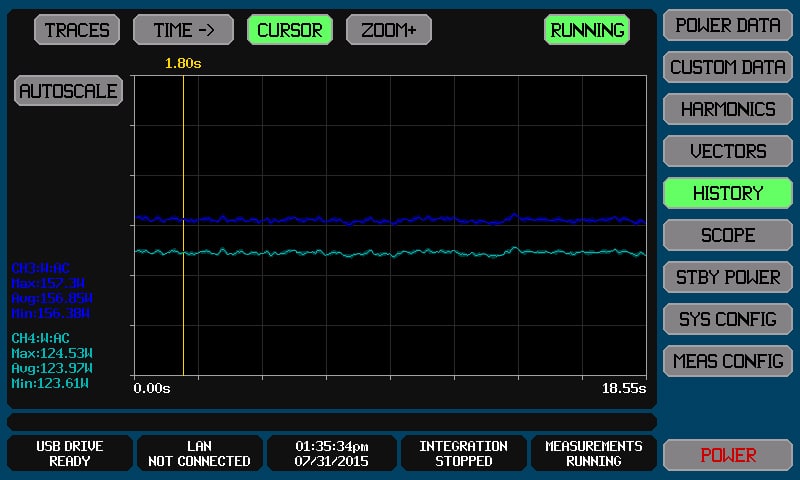

在类似的情况下，我们查看了实验室中的 HP DL360 Gen9 服务器，在一些即将推出的 SAS3 SSD 上运行 SQL Server TPC-C 测试。

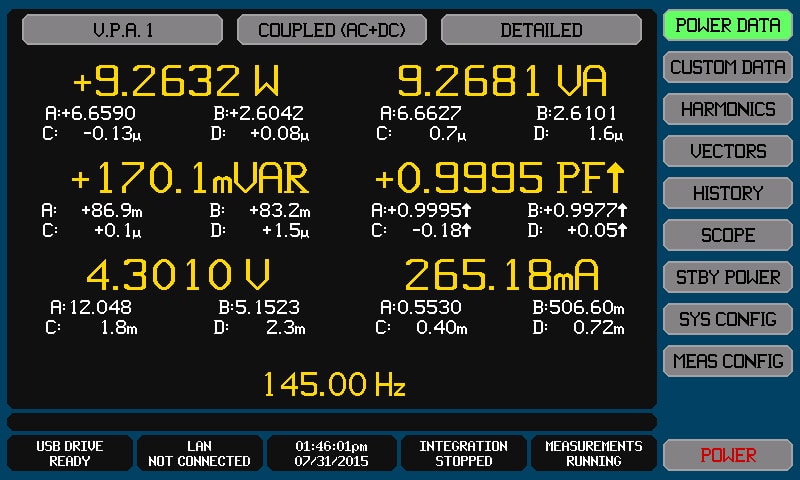

除了测试阵列和服务器等大型设备外，我们还可以查看硬盘驱动器等小型设备的功耗。 下一个示例是空闲的 3.5" 硬盘驱动器的功率信息。在这种情况下，我们看到通道 A (12v) 测得 6.6590W，而通道 B (5v) 测得仅为 2.6042W，总功率为 9.2632W。

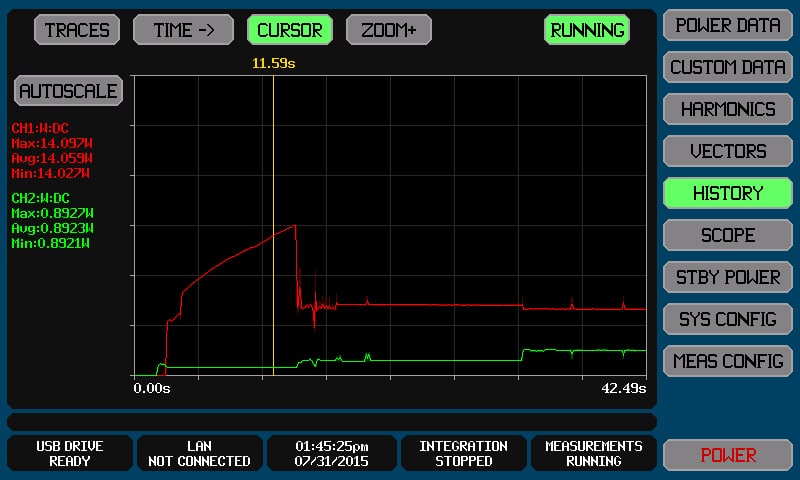

在我们的下一个示例中，我们将通过其旋转过程查看同一驱动器，使其达到 7200RPM 转速。

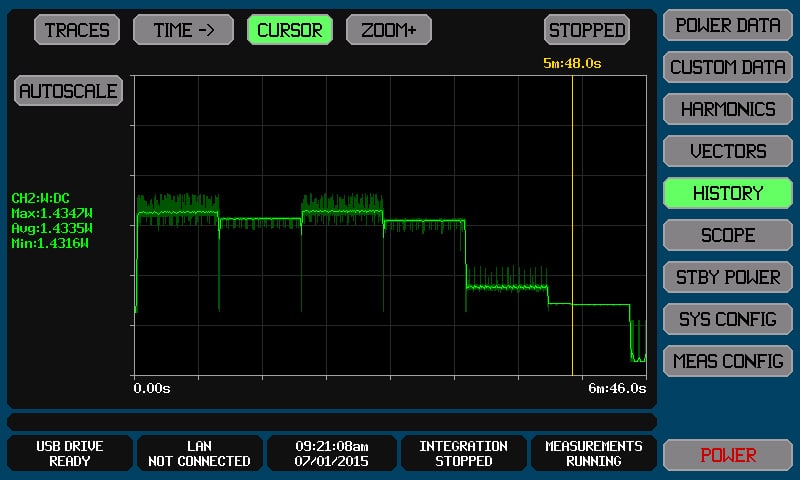

我们还可以查看特定测试，在这种情况下为读/写，在较小的设备上运行，例如 三星 PRO 850 固态硬盘.
在通过小型集群对单个组件进行功率测试的最佳实践方面，仍有大量工作需要标准化。 然而，Xitron 硬件是一个良好的开端，我们的行业合作伙伴已经开始着手开发可重复的行业标准指标。 随着 StorageReview 实验室努力推动企业 IT 中的 TCO 对话，期望从应用程序的角度更深入地研究能源消耗。
