イートンは、5年前には存在する必要がなかったタイプのPDUの出荷準備を進めている。2026年第4四半期に発売予定のHDXLラックPDU G4は、24個のコンセント、21個の分岐ブレーカー、100Aのコード付き入力または140Aの端子台入力を備え、1つのゼロUユニットから56～81kWの電力を供給する。4つのモデルが今年後半に標準製品として発売される。イートンは2台のユニットを送ってくれたが、当社のラボにはこれらの製品が想定している480Vの高電圧三相サービスがないため、現在議論されているのは、このクラスのPDUがなぜ突然重要になったのか、そして2023年にレビューしたG3プラットフォームとこの製品の間で何が変わったのかということだ。
高密度AIラックが引き起こした電力問題

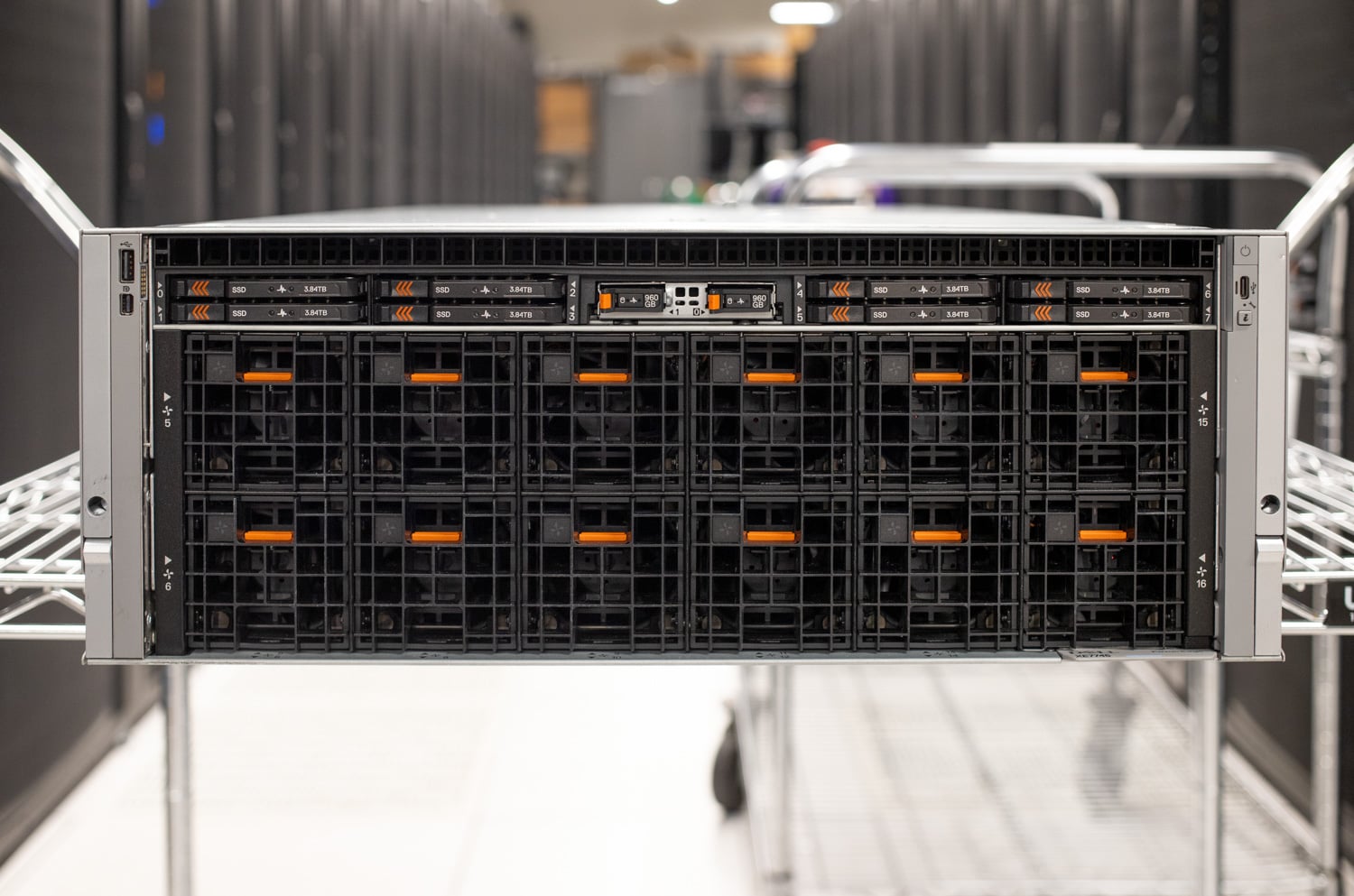

81kWのPDUを正当化する電気的な計算は、GPUシングルサーバーから始まります。オレゴン州立大学との共同作業で詳しく取り上げたDellのPowerEdge XE7745は、4U空冷GPUボックスで、第5世代AMD EPYCプロセッサを2基搭載し、NVIDIA RTX PRO 6000 Blackwell Server Edition、NVIDIAのH200 NVL、AMDのInstinct MI350Pなど、最大8基のダブルワイド600W PCIeアクセラレータを搭載しています。Dellは、シャーシごとに最大8基の3200W電源ユニットを2つの電源ゾーンに分割して供給します。2つはサーバースレッド用、6つはGPU用です。構成マトリックスでは、600Wカードが8枚になると、より小型の2400W電源ユニットは不適格となります。これは最大25.6kWの供給容量で、4Uサーバーあたり8本の電源コードを備え、HDXLが分配するように設計された高電圧フィードの正確なクラスに合わせて調整された277VACおよびHVDC電源バリアントが用意されています。Xeon 6ベースの兄弟機であるXE7740は、同じ8つの電源ユニット、2ゾーン設計に準拠しています。A/Bフィード全体でN+N冗長性を実行すると、各サーバーは片側につき4本のコードを提供し、そのうち6本がペアのHDXLのそれぞれにある24個のコンセントすべてを消費します。
これらをラックに積み重ねると、電力消費と配電がすぐに大きな問題になります。6台のXE7745クラスシステムは24Uを消費し、フル装備の場合、48本の電源コードが必要です。これは、フィードごとに24本で、これは片側1台のHDXLのコンセント数と正確に一致します。これらの6台のシステムでは、CPU、ファン、メモリ、ストレージが動作する前に、アクセラレータ負荷だけで28.8kWになります。6台のシステムがコンセントの上限です。フィードごとに24本のコードに対し、C39コンセントの位置は24個です。6台のシステム分のフィード側電源ユニット容量は76.8kWで、81kWモデルの定格内に収まっているため、最上位のHDXLでは、電気的な制限とコンセントの制限が同じラック上で一致します。56kWモデルは、現実的な消費電力で同じ6台のシステムを搭載できますが、単一フィードのフェイルオーバーイベントに対するマージンが少なくなります。いずれにしても、これはまさに「ラックに十分な電力が供給されていると仮定した場合」のシナリオです。制約となるのは配電ではなく、建物のフィードであり、これは2026年によくある問題です。
代替案としては、現在高密度展開で行われているように、ラックごとに複数の中容量PDUを連結する方法があります。Eaton G3 Universal PDUのレビューユニットは、最大入力コードで最大23kVAで、高密度GPUを搭載しないスイッチ、ストレージハードウェア、汎用サーバー向けに設計されています。G3クラスのディストリビューションから6台のフルロードXE7745に給電するには、フィードごとに3つまたは4つのPDUが必要となり、それぞれに独自の入力ケーブル、ネットワークドロップ、管理機能があります。HDXLの利点は、フィードごとに1台のユニット、100Aまたは140Aの入力、および1つの管理プレーンです。
HDXLの内部
すべてのモデルは、イートン社が「ほぼ1:1のコンセント対ブレーカー構成」と呼ぶ、3相Y結線設計です。21個の分岐ブレーカーが24個のコンセントを保護します。コンセント1～12にはそれぞれ専用のブレーカー（A～M、IとOは省略）が割り当てられています。残りの12個のコンセントでは、それぞれ3つのブレーカーが隣接するコンセントのペアをカバーします。Nは13と14、Rは17と18、Uは21と22に対応し、残りの6つの位置はそれぞれ独自のブレーカーを保持します。つまり、24個のコンセントのうち18個はそれぞれ専用のブレーカーに接続され、6個はペアで共有されるため、ブレーカーが作動しても、6個のコンセントバンクではなく、1つまたは最大2つの機器が停止します。入力方式は 2 種類用意されています。100A IEC スタイルの 5100P6W コネクタで終端するコード付きモデル (マニュアルでは EVMAXL100) と、常時接続の 140A サービス用の端子台モデル (EVMAXL140) です。イートンは、上流に 100A または 140A の分岐回路保護を指定しています。カバーを外すと、このクラスが流すように設計されている電流が明らかになります。太いゲージの導体とバスワークが各分岐ブレーカーに供給され、ほとんどのラック PDU がまだ使用している 30A クラスの内部ではなく、100A または 140A の三相入力用にサイズが決められています。
すべてのコンセントは、イートンのC39です。これは、同社がG3ユニバーサルPDUで導入したコンビネーションレセプタクルで、C13とC19のコンセントスタイルを1つの高保持開口部に統合し、C14とC20の両方のプラグを受け入れます。G3では、イートンはロードアウトを21個のC14と21個のC39に分割しましたが、ここでは24個のポジションすべてでどちらのプラグも使用できます。これは、ラックに3200Wのサーバー電源とスイッチなどの小型機器を混在させる場合に重要です。分岐ブレーカーは、米国仕様で20A（EU仕様で16A）でトリップするように定格されており、230Vで3200Wのチタン電源が消費する約14Aを十分に上回っています。内部では、すべてのコンセントポジションが分岐ブレーカーの背後にあり、当社のユニットはマネージドバージョンであるため、各コンセントにはリモートスイッチング用の独自のリレーも備わっており、3つの共有ブレーカーペアでもスイッチングはコンセントごとに行われます。
発売される4つのモデルには、2つの管理トポロジーが用意されています。メーター付きコンセント（MO）ユニットは、入力、分岐、および個々のコンセントレベルで監視を行います。管理型（MA）ユニットは、同じ監視スタックの上にコンセントごとのスイッチング機能を追加します。どちらのユニットも、LCD、コンセントごとのステータスLED、およびオプションの環境監視プローブをサポートするイートンのギガビットネットワークモジュールを搭載しています。環境監視プローブは、0℃から70℃までの温度を±2℃の精度で読み取り、湿度を追跡し、2つのドライ接点デバイスを監視し、Cat5ケーブルで最大50メートル離れた場所に設置できます。これらのユニットはIP20の保護等級で、高度1,000メートル未満では周囲温度60℃まで動作し、3,000メートルでは50℃まで低下します。
HDXLとG3ユニバーサルPDUの比較
| 製品仕様 | Eaton HDXL ラック PDU G4 | イートン G3 ユニバーサル PDU |
|---|---|---|
| 出力 | ||
| PDUあたりの容量 | 56kWから81kW | 5kVA～23kVA |
| 入力 | 100Aコード付き（5100P6W）または140A端子台 | ユニバーサル入力、最大60Aまでの12種類のコードオプション |
| 位相構成 | 三相Y結線、415/240Vクラス | 単相または三相（コード付き） |
| コンセントと保護 | ||
| アウトレット | C39×24（C14およびC20にも対応） | 合計42点：C14が21点、C39が21点 |
| 枝の保護 | 21個のブレーカー、コンセント1つあたりほぼ1対1 | 6つの色分けされたコンセントバンク（ブレーカー付き） |
| マネジメント | ||
| トポロジ | メーター付きコンセント（MO）、管理型コンセント（MA）、コンセントごとのスイッチング機能付き | 単一の汎用SKU。EMP Gen2によるモニタリング。 |
| ネットワークとセンサー | ギガビットネットワークモジュール、LCD、オプションのEMP | デイジーチェーン接続、EMP Gen2 |
| 利用状況 | ||
| 起動する | 4モデル、2026年下半期、標準在庫品 | 配送（2023年10月改訂） |
上記の仕様書から明らかなように、G3ユニバーサルは、様々なサーバー、ストレージ、スイッチが混在するラック環境向けに設計されています。一方、HDXLは、GPUサーバーが要求する高電力プロファイルに特化した、非常に特化したPDUです。
現時点で言えることと言えないこと

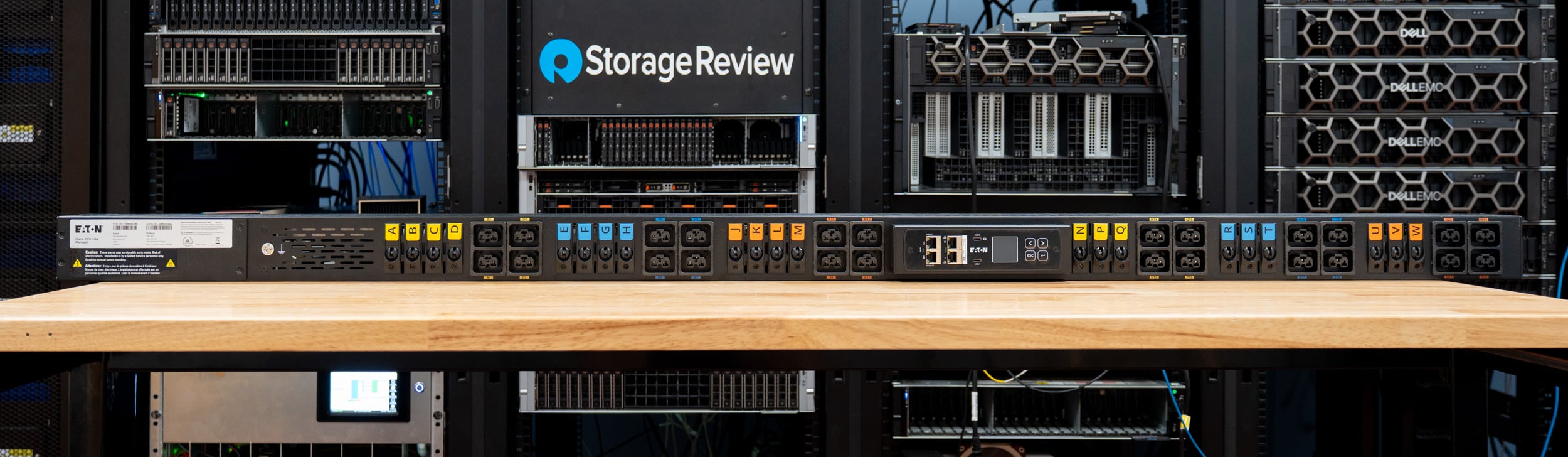

冒頭で述べた注意点ですが、当社のラボにはこれらのユニットに必要な高電圧三相電源がないため、これは通常のラボテストとは異なります。イートン社から送られてきたHDXLはラックに設置し、写真撮影と検査を行いましたが、実際に負荷をかけるまでは、計測精度、ブレーカーの動作、持続的な負荷時の熱性能、または本番環境での管理性について評価することはできません。ただし、イートン社の他のPDUではこれらのテストを実施済みであり、すべてが宣伝どおりに動作すると予想されます。
デザインや製造品質以外に評価できる点として、適合性があります。これらは当社の旧型42Uイートン製ラックに問題なく収まり、全く邪魔になりません。
最終的な考え
HDXLは、コンピューティングが既に消費している電力に追いつくための電力インフラです。エンタープライズAIシステムは現在、ワットではなくキロワットを消費する4GPUまたは8GPUサーバーとして出荷されています。1台の4Uサーバーが25kWを超える電源容量と8本の電源コードを搭載できる場合、23kVAのPDU生成がボトルネックになります。この製品群は、まさにそのような導入環境向けに設計・製造されています。イートンのHDXLは高密度で、コンセントごとにブレーカー（ほとんどの場合）を備え、最新のラックで使用される2種類のプラグタイプに対応するコンセントを標準装備しています。高密度エンタープライズAI向けにラックを設計する場合、1台あたり4GPUまたは8GPUを搭載するのであれば、HDXL製品群は評価対象リストに加えるべき製品です。ただし、施設が設計どおりに分配できる100A以上の電源供給能力を備えていることが前提となります。
