Revisão do Intel NUC 10 NUC10i7FNH

No quarto trimestre de 4, a Intel lançou seu mais recente sistema NUC; o Intel NUC 2019 NUC10i10FNH, que vem equipado com um processador Intel i7 Core de 10ª geração. A comunidade de computadores tende a chamar os NUCs pelo nome de código, e eu vi esse NUC referido não apenas pelo nome de código do sistema Desfiladeiro Congelado mas também como Lago Comet que é o nome de código da CPU que está usando. Como o nome do produto (Frost Canyon) também abrange sistemas alimentados por processadores Intel Core i3 e i5, e a família Comet Lake de processadores Intel é usada em uma ampla variedade de sistemas neste artigo, irei chamá-lo pelo nome próprio NUC10i7FNH.

No quarto trimestre de 4, a Intel lançou seu mais recente sistema NUC; o Intel NUC 2019 NUC10i10FNH, que vem equipado com um processador Intel i7 Core de 10ª geração. A comunidade de computadores tende a chamar os NUCs pelo nome de código, e eu vi esse NUC referido não apenas pelo nome de código do sistema Desfiladeiro Congelado mas também como Lago Comet que é o nome de código da CPU que está usando. Como o nome do produto (Frost Canyon) também abrange sistemas alimentados por processadores Intel Core i3 e i5, e a família Comet Lake de processadores Intel é usada em uma ampla variedade de sistemas neste artigo, irei chamá-lo pelo nome próprio NUC10i7FNH.

A Intel tem outro Comet Lake NUC chamado NUC10i7FNK. Considerando que o NUC10i7FNH tem um gabinete de 2" de altura e um slot de unidade SATA de 2.5" o NUC10i7FNK O gabinete é um pouco mais curto em 1.5” e não possui um slot para drive SATA. A placa-mãe e a CPU são as mesmas em ambos os sistemas.

Os sistemas Intel NUC são usados ​​por entusiastas que desejam construir um laboratório doméstico que ocupe um espaço mínimo, construtores personalizados que os configuram para uma finalidade específica, como computação de borda ou para construir sistemas de entretenimento poderosos, e outros que procuram um silencioso, sistema que ocupa um espaço mínimo.

No ano passado, tivemos a oportunidade de analisar dois outros Intel NUCs; NUC7CJYSa, sistema de baixo preço alimentado por um processador Intel Celeron J4005 no qual acabamos instalando o software cliente IGEL e Wyse VDI e usado para conectar nossos desktops virtuais. O outro NUC era um NUC mais poderoso, o NUC8i7BEH, no qual instalamos o ESXi após nossa análise e o usamos como um host ESXi para outro projeto no qual estamos trabalhando. Ambos os sistemas têm funcionado extremamente bem para suas funções atribuídas. Isso mostra a flexibilidade e a variedade de usos para os quais os NUCs podem ser usados. Você pode ler nossa análise desses sistemas aqui, aqui e aqui.

O Intel NUC10i7FNH que analisaremos é o Mini PC de desempenho NUC10i7FNHAA que vem com 16 GB de RAM, um SSD SATA baseado em M.256 de 2 GB, um HDD SATA7 de 1 mm e 3 TB, uma CPU Core i7-10710U com gráficos Intel UHD integrados GPU 620 e Windows 10 Home. A conectividade é muito boa, pois possui 6 portas USB, WiFi e uma porta RJ1 de 45 Gb.

Especificações Intel NUC NUC10i7FNH

Abaixo estão as especificações do Intel NUC10i7FNH:

• Fabricante: Intel
• Modelo: NUC10i7FNHAA
• NUC10i7FNHAA- MSRP: $ 1093 USD (preço de rua $ 940 USD) – com RAM e armazenamento
• NUC10i7FN – MSRP: $ 688 USD (preço de rua $ 598 USD) – sem RAM e armazenamento
• Fator de forma: Mini
• SO: Windows 10 Home
• CPU: CPU Intel Core Intel Core i7-10710U (hexa-core com HT, 25W TDP, 12M Cache, até 4.70 GHz)
• GPU: GPU Intel UHD Graphics 620 (até 1.15 GHz, 24 EUs)
• Memória: 2 x DDR4-2666 SO-DIMM RAM – Memória máxima 64 GB
  • Preenchido com 2 x 8GB Kingston ValueRAM KVR26S19S8/8 DDR4 SODIMM
• Opções de armazenamento interno:
  • Uma porta SATA ATA-600 para conexão a um HDD ou SSD de 2.5″
    • Preenchido com Seagate ST1000VT001 1TB 5400RPM 2.5″ HDD de vídeo
  • Um slot M.2 com pistas PCIe X4 (2242 ou 2280), suporte Optane
    • Preenchido com SSD Kingston U-SNS8154P3/256GJ PCIe 3.0 x2 NVMe
  • Slot SDXC de tamanho completo
• Exibição:
  • Porta HDMI 2.0a com 4K a 24 Hz
  • Porta USB Type-C com DisplayPort* 1.2 (suporta dois monitores 4K a 60 Hz)
• Consumo de energia: 19V, 6.32A AC-DC adaptador de fonte de alimentação
• Portos:
  • 3 x USB 3.1 2 Gen
  • 1 x Thunderbolt 3
  • 2 x USB 2.0 (cabeçalho interno)
• Multimídia:
  • Microfone de matriz quádrupla, receptor IR
• Conectividade de rede:
  • 1 Gb com fio via Intel Ethernet Connection I219-V
  • Intel Wireless-AX (Intel Wi-Fi 6 AX201)
    • Suporta 802.11a/b/g/n/ac/ax
    • Velocidade máxima de transferência de até 2.4 Gbps
  • v5 Bluetooth
• Tamanho físico: altura 2" x largura 4.5" x profundidade 4.5"
• Peso físico: N/A
• Cor: cinza-azulado
• Padrões compatíveis: o produto atende a vários padrões de segurança, regulamentos, EMC/RF e ambientais
• Conteúdo da embalagem: NUC, adaptador de energia, montagem VESA e parafusos de montagem
• Suporte para tecnologia de PC disponível instantaneamente, LAN Wake, Wake from USB, Wake from CIR, Microsoft Modern Standby, Intel Platform Trust Technology
• 3 anos de garantia

NUC10i7FNH Projeto e Construção

O NUC vem embalado em uma caixa de papelão pesada, com o próprio dispositivo aninhado entre dois blocos de espuma preta e embalado em um saco plástico eletrostático. A caixa também contém um adaptador de fonte de alimentação, um parafuso de deslocamento e guias de início rápido, regulamentares e de segurança.

Na parte traseira do dispositivo há uma porta HDMI, duas portas USB 3.1, uma porta Thunderbolt tipo C, porta ethernet RJ45, orifício para trava antirroubo e entrada de energia elétrica.

A parte frontal do dispositivo possui o botão liga/desliga/LED, porta USB 3.1, porta USB-C, quatro microfones digitais DMICS, um alto-falante/conector de fone de ouvido de 3.5 mm, HDD LED, sensor de infravermelho do consumidor (CIR). O lado esquerdo do dispositivo possui um slot para cartão SD.

As laterais e a parte superior da caixa do dispositivo são feitas de plástico resistente com painéis de entrada de metal com orifícios de ventilação nos dois lados, enquanto o terço superior da parte traseira possui 14 slots moldados na parte traseira para fluxo de ar. A parte inferior do dispositivo é feita de metal e possui dois orifícios rosqueados onde uma montagem VESA pode ser fixada. A parte superior do dispositivo tem um leve recuo e pode ser facilmente arrancada. No geral, o case deste dispositivo é muito durável e deve resistir bem em uma casa, escritório ou datacenter.

A parte inferior do gabinete é presa por quatro parafusos Phillips cativos. Ao remover esses parafusos, você exporá uma placa-mãe bem construída. A parte inferior do dispositivo possui um slot de metal ventilado que pode acomodar uma única unidade de HDD ou SSD de 2.5. A placa-mãe também possui um conector para um dispositivo 2242 ou 2280 M.2. A CPU/GPU do dispositivo não é visível, pois está montada na parte inferior da placa-mãe. A placa-mãe possui conectores para dois DDR4 SO-DIMMs. Todos os componentes e portas visíveis são montados na superfície da placa-mãe. A qualidade de construção do dispositivo está acima da média. A RAM fornecida com o dispositivo era Kingston KVR26S19S/8/8, o dispositivo M.2 2280 era um Kingston E8FK11.C e o dispositivo HDD era uma unidade Seagate Video ST1000VT001-1RE172 de 1 TB.

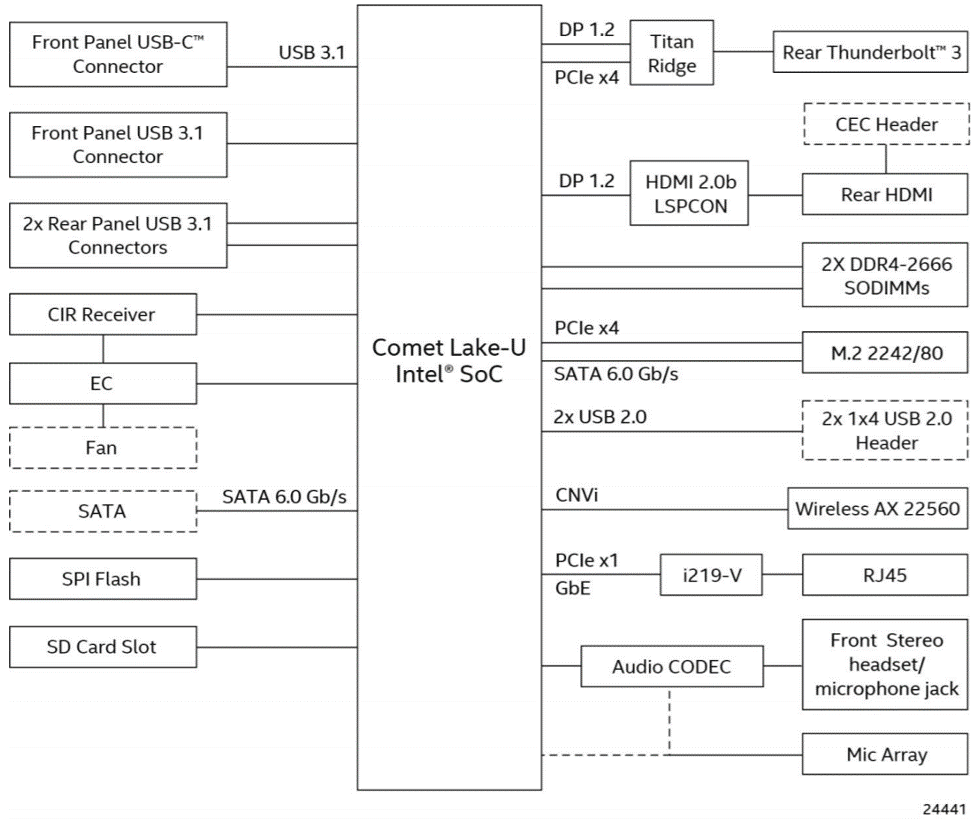

Um diagrama de blocos do dispositivo mostra que tanto o SATA quanto o M.2 têm conectividade de 6.0 Gbps.

A unidade possui um único processador Intel Core i10-7Ui10710 de 7ª geração. Esta CPU é um microprocessador x64 móvel de desempenho de seis núcleos de 86 bits com Intel Smart Cache de 12 MB. Ele tem suporte para Hyper-threading, portanto, um total de 12 threads podem ser executados em um determinado momento. O processador opera na velocidade normal de 1.1 GHz com um Turbo Boost de até 4.7 GHz. Tem uma classificação TDP (Thermal Design Power) de 15 W. Suporta até 64 GB de memória DDR4-2666 dual-channel.

A CPU integrou Intel UHD Graphics 620 operando a 300 MHz com uma frequência de pico de 1.15 GHz. A GPU possui 24 Unidades de Execução (EU) e pode suportar até 3 monitores 4K; um através da porta HDMI e dois através do conector Thunderbolt 3. O TPD e a RAM são compartilhados entre a CPU e a GPU.

O módulo WLAN no NUC10i7FNH é o Intel Wi-Fi 6 AX201 que é capaz de taxas de transferência de até 2.4 Gbps.

A porta USB-C oferece suporte a Thunderbolt 3, que permite acionar dois monitores 4K externos a 60 Hz ou outra periferia compatível com Thunderbolt 3.

Inicialização

Para a inicialização inicial e teste do dispositivo, conectamos o dispositivo a um monitor Dell UltraSharp 32” 4K (U3219Q) via HDMI. O monitor Dell tem teclado, mouse e switch de vídeo (KVM) integrados. O switch KVM embutido nos monitores foi extremamente útil durante nossos testes, pois nos permitiu alternar entre o NUC10i7FNH e nosso laptop com o apertar de um botão. foi usado em todos os nossos testes. Conectamos um dongle de teclado/mouse sem fio Dell (número de peça KM636) à porta USB upstream dos monitores.

Inicializamos o sistema e fomos apresentados ao assistente de instalação do Windows 10 Home (1903 build 18362.295). Demorou menos de 5 minutos para instalar o Windows e ter o sistema funcionando.

Configuração para teste

Idealmente, gostaríamos de instalar o Windows Server 2016 neste sistema, infelizmente, a Intel fornece apenas drivers para Windows 10; O Windows Server não é um sistema operacional com suporte neste NUC. Quando tentamos instalar o Windows Server 2016 neste sistema, conseguimos inicializar a mídia de instalação do Windows 2016 a partir de uma unidade USB, mas recebemos um prompt “Carregando arquivos” duas vezes e, em seguida, uma tela em branco. Outros conseguiram instalar várias versões de servidores Windows em NUCs, mas tiveram que criar seu próprio pacote de drivers.

Em vez de lutar com um sistema operacional sem suporte neste sistema, instalamos o Windows 10 Enterprise no sistema, atualizamos o Windows e o BIOS para a versão mais recente e instalamos todos os drivers sugeridos nele.

Desempenho NUC10i7FNH

Para avaliar o desempenho do dispositivo, executamos o teste de benchmarking SPECworkstation 3 nele e comparamos os resultados com um NUC8i7BEH que testamos recentemente. As análises completas do sistema NUC8i7BEH podem ser encontradas Aqui.

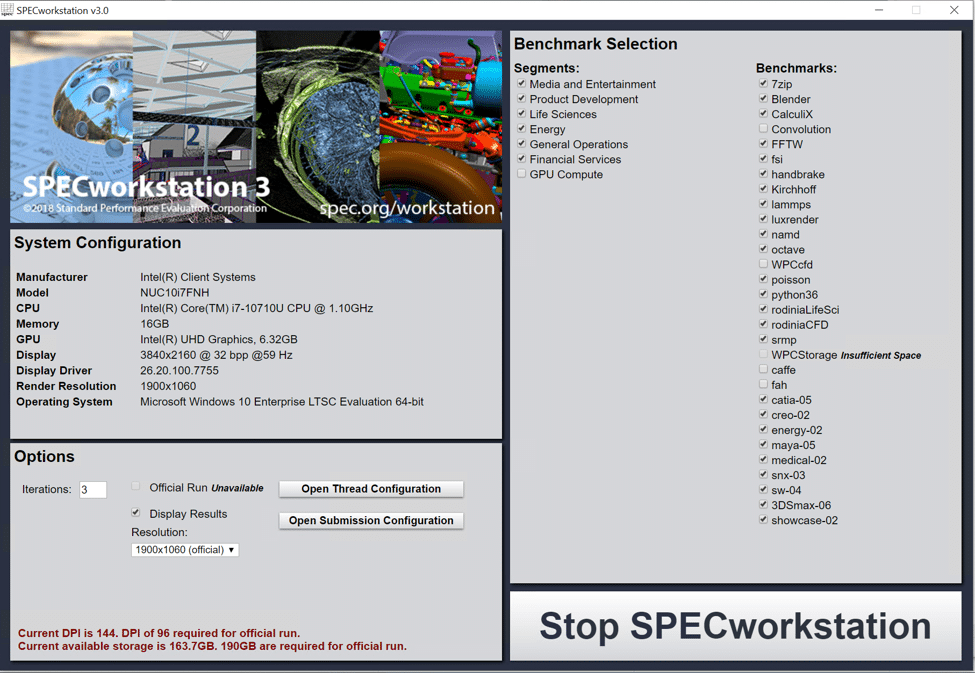

Estação de trabalho SPEC 3

O SPECworkstation 3 é um teste especializado projetado para avaliar os principais aspectos do desempenho da estação de trabalho; ele usa mais de 30 cargas de trabalho para testar CPU, gráficos, E/S e largura de banda de memória. As cargas de trabalho se enquadram em sete grandes categorias; Mídia e entretenimento, desenvolvimento de produtos, ciências biológicas, energia, serviços financeiros, operações gerais e computação de GPU. Vamos listar os resultados de categoria ampla para cada um, em oposição às cargas de trabalho individuais. Os resultados são uma média de todas as cargas de trabalho individuais em cada categoria.

Os resultados (Tabela 1) mostram que o sistema NUC10i7FNH com seu processador Intel i7-10710U hexa-core teve mais desempenho do que o sistema NUC8i7BEH que tinha uma CPU quad-core i7-8559U. Tivemos o tempo limite da categoria de computação de GPU SPECworkstation 3 devido a um problema com o aplicativo Caffe nos sistemas NUC8i7BEH. No geral, os resultados estão em linha e o que esperaríamos de um sistema com uma CPU Intel i7-10710U que possui 2 núcleos a mais, o que equivale a 50% a mais de núcleos e threads do que o processador i7-8559U no NUC8i7BEH.

Tabela 1- Estação de trabalho SPEC3

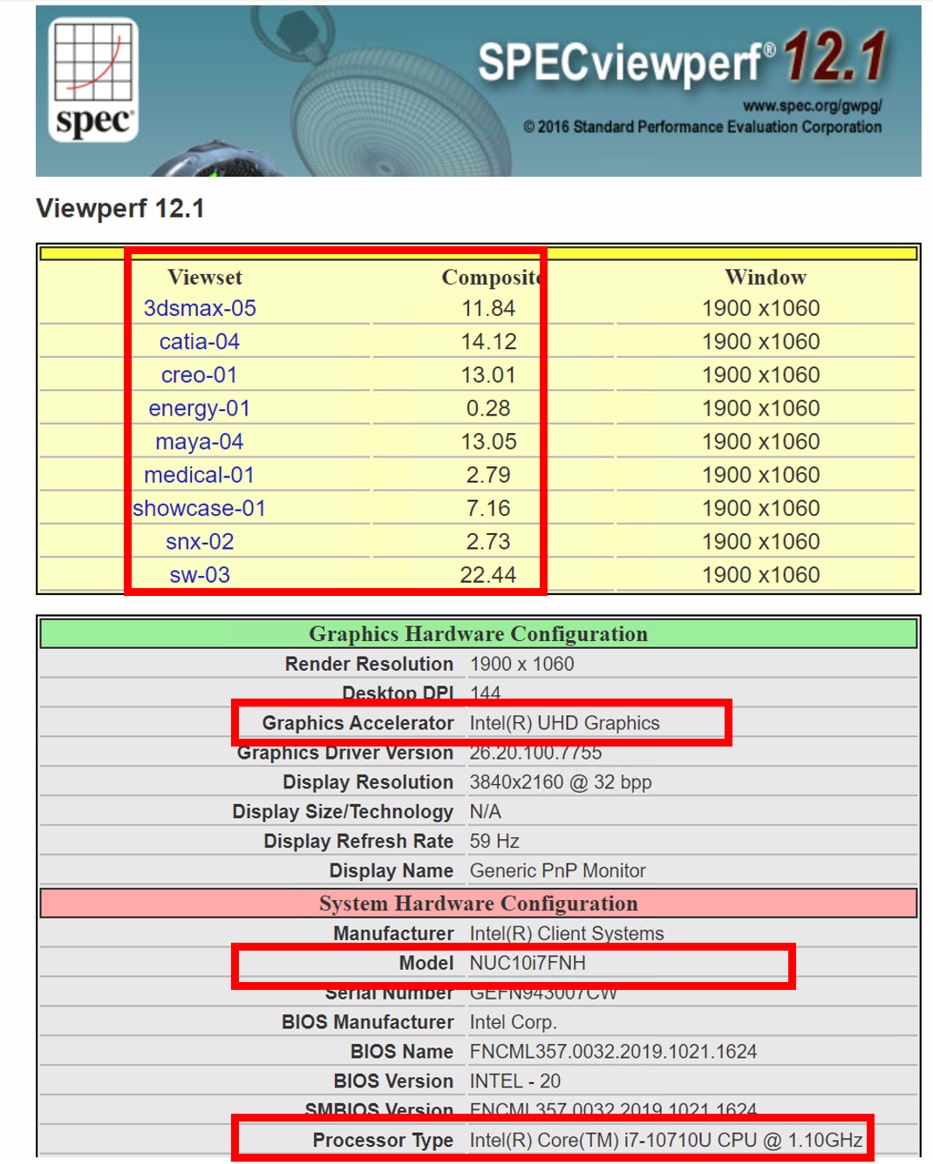

SPECviewperf 12.1

O benchmark SPECviewperf 12, que é o padrão mundial para medir o desempenho gráfico baseado em aplicativos profissionais, foi executado no NUC10i7FNH. O teste SPECviewperf executa 9 benchmarks chamados “viewsets”, que representam conteúdo gráfico e comportamento de aplicativos reais e incluem categorias como 3D Max, CATIA, Creo, Energy, Maya, Medical, Showcase, Siemens NX e Solidworks.

O NUC10i7FNH SPECviewperf teve menos desempenho do que o NUC8i7BEH, que possui uma GPU mais poderosa. Ao visualizar o teste SPECviewperf no NUC10i7FNH, a saída parecia boa e nosso teste ad-hoc provou que o NUC10i7FNH é muito utilizável no uso diário normal; no entanto, para gráficos pesados, como edição de vídeo ou trabalho CAD, o NUC8i7BEH seria um melhor escolha.

Tabela 2SPECviewperf comparado

PCMark 10

No início deste ano, analisamos um Lenovo ThinkCentre M90n Nano e Lenovo ThinkCentre M90n-1 Nano IoT (avaliações localizadas aqui e aqui). Abaixo está uma comparação do sistema Nano com o NUC10i7FHN usando o PCMark 10. Testamos o NUC10i7FNH usando o HHD e a unidade SSD.

Essa foi uma comparação interessante, pois cada um dos sistemas tinha um processador diferente com um número diferente de núcleos, mas todos os sistemas tinham a mesma GPU integrada. Como esperado, o Intel NUC 10 NUC10i7FNH com seus 6 núcleos teve a maior pontuação total, seguido pelo M4n Nano de 90 núcleos e depois pelo M2n-90 Nano IoT de 1 núcleos. O que foi inesperado foi que a pontuação da Criação de conteúdo digital foi um pouco maior quando usamos o HDD no NUC10i7FNH do que quando usamos o SSD.

Teste Ad-Hoc

Os benchmarks são úteis para quantificar o desempenho de um dispositivo, mas para ter uma ideia melhor de como o dispositivo funcionaria para um usuário doméstico típico, realizamos outros testes menos quantificáveis ​​nos sistemas. O primeiro desses testes ad hoc que realizamos foi usando o pacote MS Office, o segundo usando um navegador da Web e o terceiro com base na visualização de vídeo.

Em nosso teste do MS Office, editamos um documento de 23 páginas com gráficos incorporados, uma planilha do Excel de 8 folhas e um conjunto de slides do PowerPoint de 50 slides. O desempenho dos aplicativos do MS Office foi muito bom e não notamos nenhum atraso ao ir do início ao fim do conjunto de slides do PowerPoint ou lentidão quando tínhamos vários documentos abertos.

Para testar o desempenho de um navegador da Web no dispositivo, abrimos 10 guias no navegador Chrome em vários sites e alternamos entre eles sem nenhum atraso ou problema.

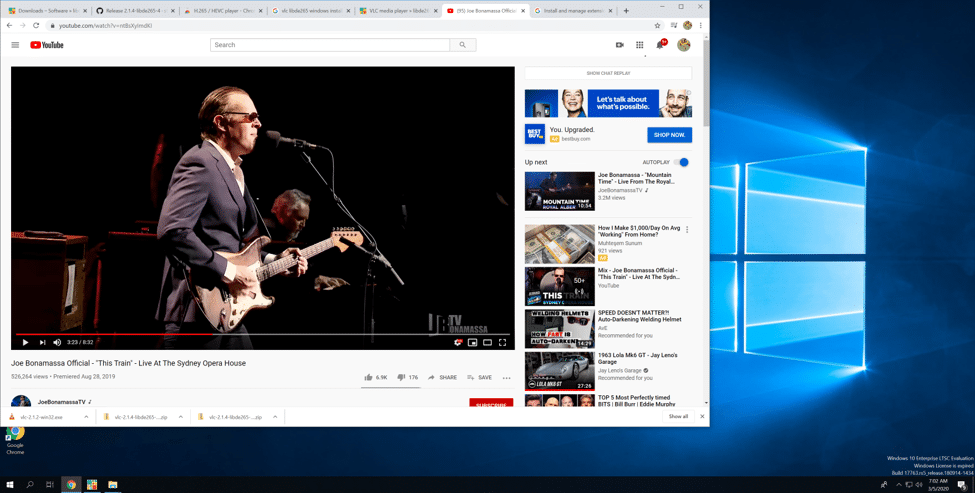

Para testar o desempenho de um streaming de vídeo no dispositivo, reproduzimos um vídeo do YouTube em 1080p no sistema no modo de quarto de escala e depois no modo de tela cheia. No modo de quarto de escala e no modo de tela cheia, não notamos nenhum quadro perdido. O áudio tocou perfeitamente através de um fone de ouvido conectado ao dispositivo.

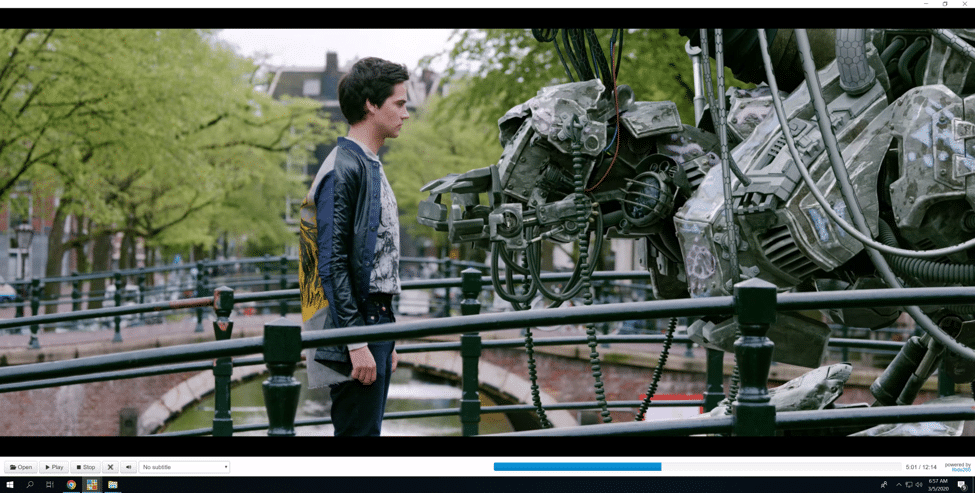

Para testar o desempenho do vídeo e áudio local, usamos o reprodutor libde265 para reproduzir um vídeo de 640 x 360 30 fps que foi armazenado localmente no sistema no modo de quarto de escala e depois no modo de tela inteira. Não notamos nenhuma queda de quadro em nenhum dos modos. Também reproduzimos um vídeo em 4K (4096 x 1720 a 24 fps) e descobrimos que ele reproduzia apenas com um jitter quase imperceptível. O áudio foi reproduzido sem falhas por meio de um fone de ouvido conectado ao aparelho durante todos os testes.

NUC10i7FNH vs.

Invariável O novo NUC10i7FNH da Intel será comparado ao 8^th geração NUC8i7BEH. Abaixo está a comparação dos principais componentes de hardware. Como mostra este gráfico, e nossos testes comprovam que o NUC10i7FNH com seus 6 núcleos, maior velocidade máxima de clock e suporte de 64 GB de RAM DDR4 2666 pode lidar com processos simultâneos e aplicativos fortemente multiencadeados melhor do que o NUC8i7BEH. Ele também possui um chip WiFi mais avançado. Sua GPU é menos poderosa que a do NUC8i7BEH, no entanto, se você não estiver fazendo aplicativos intensivos de GPU, como jogos, CAD ou edição de vídeo, a GPU no NUC10i7FHN deve funcionar.



Uma estranheza que encontramos no NUC10i7FNH é que o LED indicador é muito mais escuro do que o do NUC8i7BEH. Era uma coisa pequena, mas sob luz forte tornava difícil saber se estava ligado.

Conclusão

Continuamos impressionados com a qualidade de construção do NUC e com a quantidade de energia que a Intel pode colocar nesses sistemas de fator de forma pequeno. O Intel NUC 10 NUC10i7FNH pode ser adquirido em kit e o comprador pode equipá-lo como bem entender ou pode ser adquirido totalmente configurado com RAM e armazenamento. Para aqueles que estão dispostos a sacrificar o slot de unidade de 2.5”, eles podem obter o sistema NUC10i7FNK um pouco mais curto. A família NUC10 também pode ser adquirida com um processador i3 ou i5.

Ele tem uma conectividade muito boa com suas 3 portas USB 3.1 externas e um único conector USB Type-C Thunderbolt. Ele suporta uma única unidade SATA e uma única unidade M.2. Este é o primeiro sistema NUC que suporta 64 GB de RAM.

Embora não tenha sido testado extensivamente, descobrimos que o Wi-Fi integrado funcionou bem e o módulo WLAN é capaz de até 2.4 Gbps. O sistema tem uma garantia limitada internacional de três anos.

Com base no desempenho dos benchmarks e nos testes ad-hock que realizamos no sistema, sentimos que seria um sistema de usuário avançado muito bom para usuários de escritório exigentes que usam aplicativos típicos de escritório, fazem navegação na Web exigente e reproduzem streaming vídeos. Com seus 6 núcleos e suporte para 64 GB de RAM, ele será capaz de processar cálculos complexos de programas multi-threaded.

Os mais aventureiros descobriram que podem instalar um hipervisor como o ESXi nele; na verdade, os sistemas NUC encontraram muitos seguidores em laboratórios domésticos.
