Med 24 enhetsfack, dubbla redundanta kontroller och alternativ för både block- och fillagring, packar Dell Storage SC4020 in kraften från en mycket dyrare lagringsuppsättning i ett 2U-chassi och börjar på endast $25,000 4020 för en all-flash-arraykonfiguration. Dell försåg nyligen StorageReview Enterprise Test Lab med tillgång till en SCXNUMX-installation med sin ingångsnivå med all-flash-konfiguration som innehåller sex MLC SSD:er på en grund som bygger på produktlinjerna Dell Compellent och EqualLogic.
SC4020:s dubbla kontroller drivs av Intels fyrkärniga Ivy Bridge-processorer och 16 GB RAM per kontroller. Varje kontrollenhet är ihopparad med ett dedikerat nätverkskort med fyra 8 Gb Fibre Channel-portar (8 portar per chassi) eller två 10 Gb iSCSI-portar (4 portar per chassi) för front-end-anslutning. Fyra ytterligare 10 Gb Ethernet-portar är tillgängliga för hantering och replikering. Detta arrangemang ger blocklagring som en del av baskonfigurationen, med fillagringsfunktioner tillgänglig som tillval via Dells FS8600 NAS-enhet.
Dell Storage SC4000-sortimentet skapades för att göra Dell Storage-tekniker tillgängliga för företagskunder i mellanklassen. Den här typen av funktionalitet var tidigare endast tillgänglig från Dell i skalor och prisklasser som var tillgängliga för större distributioner. SC4020 förkroppsligar ett nytt tillvägagångssätt för Dell som avviker från distinkta Compellent- och EqualLogic-linjer till förmån för lösningar som hämtar från båda familjerna. SC4000-arrayer innehåller Compellents dataprogression och -placering, SLC- och MLC-optimering och Compellents datatjänster. Det mest iögonfallande anslaget från EqualLogic är SC4000 iSCSI-programvarustacken.
SC4020 kan också fungera som en replikeringspartner för Compellent SC8000-arrayer och kan skalas med Dell Storage SC200- eller SC220-höljen för upp till 408TB total kapacitet. SC200 är en 2U 6Gb SAS-hylla som stöder upp till 12 x 3.5-tums enheter och SC220 är en 2U 6Gb SAS-hylla som stöder upp till 24 x 2.5-tums enheter. SC4000-serien använder evig mjukvarulicens med licenser som förblir giltiga för hårdvaruuppgraderingar; baslicensen SC4020 omfattar 48 enheter, med ytterligare licenser som erbjuds i steg om 24 enheter.
Denna speciella $25,000 4020 SC24-konfiguration är unik av flera anledningar, främst även om det är den billigaste flash-konfigurationen från en företagslagringsleverantör av högsta klass. Visst, det är inte ett erbjudande med hög kapacitet, men utanför porten använder det bara sex av de tillgängliga 4020 fack. Målet i det här fallet är enkelt. Förutom att spela bra i ROBO med befintlig Compellent-lagring på företaget, har denna SC4020 löftet att erbjuda några av de högsta prestanda per dollar, vilket är ett allt mer värdefullt mått. För dem med låga kapacitetsbehov fungerar den här konfigurationen bra för att tillfredsställa latenskänsliga applikationer med en mogen stack och robust supportinfrastruktur. Naturligtvis kan SC25 skala till högre kapacitetskrav också, vilket ger denna $XNUMXk-konfiguration gott om utrymme när kravskala.
Specifikationer för Dell Storage SC4020
- Intern lagring: 24 x 2.5” enhetsfack
- Expansionshöljen som stöds:
- Dell SC200: 12 x 3.5” enhetsfack
- Dell SC220: 24 x 2.5” enhetsfack
- Maximalt antal enheter: 120 (24 interna, plus 96 externa)
- Total lagringskapacitet: 408TB baserat på maximalt antal enheter (120) och nuvarande största kapacitet som stöds
- Drivtyper som stöds
- Hårddisk: 15K, 10K, 7.2K RPM
- SDD: skrivintensiv (SLC eller eMLC), läsintensiv (MLC) (olika drivtyper, överföringshastigheter och rotationshastigheter kan blandas i samma system
- Styrenheter: 2 styrenheter per SC4020-array
- Processor: Intel Xeon-processor E3-1265L v2, 2.50 GHz, 4 kärnor
- Minne: 32 GB per SC4020-array (16 GB per kontroller)
- Nätverks-/serveranslutning (front-end): 8 x 8 Gb FC-portar per SC4020-array (4 per kontroller) eller 4x10 Gb iSCSI-portar per SC4020-array
- Intern enhetsanslutning (backend): 4 x 6 Gb SAS-portar per SC4020-array (2 per kontroller)
- NAS-distributionsanslutning (tillval): Stöder filbaserad lagring via FS8600 NAS-enhet
- Produktens operativsystem: Storage Center 6.5
- Serveroperativsystem: Microsoft Windows Server, Oracle Solaris, HP-UX, Oracle Linux, IBM AIX, Novell NetWare, SLES, Apple, HPTru64, VMware, Citrix XenServer, RedHat
- RÄD:
- RAID 0, 1, 5, 6, RAID 10 och RAID 10 DM (dubbel spegel). Vilken kombination av RAID-nivåer som helst kan finnas på ett enda Storage Center. Flera RAID-nivåer kan finnas på samma lagringsnivå inom en array.
- Hantering: Enterprise Manager (ingår, serverinstallerbar), Storage Center Manager (ingår, inbyggd webbläsarbaserad), Enterprise Manager Chargeback, Replay Manager, vCenter Operations Manager plug-in, kommandoradsgränssnitt
- Effekt:
- Effekt/watt: 2 hot-swappable 580W nätaggregat; 580W maximal effekt
- Värmeavledning: max 1,978 XNUMX BTU/h
- Spänning: 100-240 VAC
- Frekvens: 50 / 60 Hz
- Strömstyrka: 7.6-3.0 A
- Chassi
- Rackstorlek: 2U
- Höjd: 8.79 cm (3.46 tum)
- Bredd: 48.2 cm (18.98 tum)
- Djup: 54.68 cm (21.53 tum)
- Vikt vid maximal konfiguration: 24 kg (53 lb)
- Tomvikt: 7 kg (15.4 lb)
Bygg och design
Framsidan av Dell Storage SC4020 är ganska enkel, med vissa chassistatusindikatorer samt 24 2.5" enhetsfack. För en viss nivå av säkerhet kan frontpanelen låsas på plats för att förhindra oavsiktlig borttagning av enheten och förhindra obehörig åtkomst i allmänhet .
Vår recensionsenhet är utrustad med ett baspaket med sex MLC SSD:er. Dell Storage gick med ett mycket högpresterande SAS3 SSD-erbjudande i denna enhet, jämfört med de äldre SAS2 SSD:erna som fortfarande dyker upp i EqualLogic-serien. Fördelen som detta ger köpare är mycket bättre I/O-prestanda från en mindre diskgrupp, vilket innebär att även med 6 SSD:er slår SC4020 långt över sin vikt.
Baksidan av SC4020 ger åtkomst till de dubbla redundanta strömförsörjningarna till vänster och höger. Mitten av den bakre panelen ger åtkomst till kontrollerna, tillsammans med deras respektive nätverkskort. Varje styrenhet kan konfigureras med antingen fyra 8Gb FC-portar eller två 10Gb iSCSI-portar.
Verksamhetsledningen
Dells Compellent Data Progression-teknik arbetar för att optimera lagring på sidnivå med tre sidstorlekar: 512KB, 2MB och 4MB. Inkommande skrivningar och heta data anpassas till den snabbaste lagringen och åldras därefter till lagring med lägre prestanda om den används mindre ofta. Dell Fluid Storage Architecture gör att filer kan strippas över enheter för förbättrade åtkomsttider och för att utföra nivåoptimeringar parallellt.
Storage Center 6.5 använder ett virtualiserat lagringsparadigm som konsoliderar all lagring i en enda pool som standard – enskilda enheter och volymer kan stödja flera RAID-nivåer och kräver inte förallokering av RAID-grupper. Denna enda pool är tillgänglig för alla RAID-nivåer samtidigt, vilket gör det möjligt för individuella RAID-volymer att dynamiskt expandera eller minska efter behov på en 512KB-blocknivå. För användare som är vana vid mer äldre statiska RAID-grupper kan det vara lite konstigt att se en 5-disk RAID10-lagringspool som ett resultat.
Storage Center-övervakningsverktyg kan ge detaljer om slitage på varje SSD i arrayen såväl som deras latenser med sub-millisekunders precision.
Compellent FS8600 är en NAS-lösning som kan distribueras i kombination med en SC4020-array för att erbjuda en Fluid File NAS-fillagringsmiljö via Dells FludFS. FluidFS är en flexibel arkitektur som gör det möjligt för användare att skala ut och skala upp utan störningar (FluidFS v4 kommer att finnas tillgänglig under första halvan av 2015). Användare kan lägga till kapacitet och prestanda utan att behöva uppgradera gaffeltrucken. Förutom att erbjuda Dells FluidFS, lånar FS8600 NAS-funktioner till SC4020 och tillhandahåller policybaserad deduplicering, komprimering och andra vanliga företags-NAS-funktioner. FS8600-utskalningsarkitekturen stöder upp till 3.2 PB i ett enda namnutrymme, stöder filstorlekar upp till 16 TB, automatisk nivåindelning, asynkron NAS-replikering tillsammans med arkiveringskapacitet för ögonblicksbilder och tunn provisionering.
SC4020-administratörer kan också dra nytta av Dell Copilot-tjänsten som har varit ett av kännetecknen för Compellent-serien genom sina senaste generationer. Med ett betyg på 96 % kundnöjdhet i över fem år erbjuder Copilot systemanalys, strategisk planering och prestandajustering. Copilot är mer än bara alltid tillgänglig kundtjänst, den erbjuder också proaktiv övervakning dygnet runt, vilket kan lokalisera problem innan de inträffar. Dell använder sin världsomspännande räckvidd till och nätverk av tekniker och reservdelsdistributionscenter för att snabbt byta ut delar som har gått sönder. Copilots supportteam kan inte bara ge kunderna support med alla problem i Compellent-serien, de kan också hjälpa till att lösa problem med produkter från tredje part allianspartner när det är möjligt.
Testbakgrund och jämförelser
Vi publicerar en inventering av vår labbmiljö, En översikt över labbets nätverksmöjligheter, och andra detaljer om våra testprotokoll så att administratörer och de som är ansvariga för utrustningsanskaffning rättvist kan bedöma de förhållanden under vilka vi har uppnått de publicerade resultaten. För att upprätthålla vårt oberoende betalas eller hanteras ingen av våra recensioner av tillverkaren av utrustning vi testar.
Den här recensionen kommer att jämföra prestanda för Dell Storage SC4020 med benchmarkresultat från Fujitsu Eternus DX200F, Infortrend EonStor DS S16F-R2651och Huawei Dorado2100 G2. Även om denna grupp av all-flash-lagringsuppsättningar kostar så mycket som 10 gånger mer än Dell Storage SC4020, kände vi att det var användbart att lägga till dem för jämförelse, eftersom SC4020 med ett pris på $25,000 4020 kan hänga med paketet ganska bra. I vissa fall som SC6 (med 2100 SSD-enheter) kontra Huawei Dorado2 G75 (med XNUMX SSD-enheter) kunde den kanta ut framför sig.
Med varje plattform vi testar är det mycket viktigt att förstå hur varje leverantör konfigurerar enheten för olika arbetsbelastningar samt nätverksgränssnittet som används för testning. Mängden blixt som används är lika viktig som den underliggande cache- eller nivåindelningsprocessen när det kommer till hur bra den kommer att prestera i en given arbetsbelastning. Följande lista visar mängden flash, hur mycket som är användbart i vår specifika konfiguration och vilka nätverksanslutningar som utnyttjades:
- Dell Storage SC4020
- Listpris: $ 25,000
- Blixt: 2.88 TB (6 x 480 GB HGST SAS3 MLC SSD)
- Nätverksanslutning: 4x 10Gb Ethernet
- Fujitsu Förvaring ETERNUS DX200F
- Listpris: $ 222,175
- Blixt: 9.6 TB användbar (24 x 800 GB Toshiba PX02SM SAS3 MLC SSD, 12 x RAID1, bredrandig)
- Nätverksanslutning: 4x 16Gb fiberkanal
- Infortrend EonStor DS S16F-R2651
- Blixt: 6.4 TB (16 x 400 GB SanDisk Optimus Eco SAS2 MLC SSD)
- Nätverksanslutning: 4x 16Gb fiberkanal
- Huawei Dorado2100 G2
- Listpris: $ 307,702
- Flash: 15TB (75 x 200GB SLC, RAID5 och RAID10)
- Nätverksanslutning: 8x 8Gb fiberkanal
Applikationsprestandaanalys
Smakämnen StorageReview VMmark-protokoll använder en rad deltester baserade på vanliga virtualiseringsarbetsbelastningar och administrativa uppgifter med resultat som mäts med hjälp av en brickbaserad enhet. Plattor mäter systemets förmåga att utföra en mängd olika virtuella arbetsbelastningar såsom kloning och distribution av virtuella datorer, automatisk VM-belastningsbalansering över ett datacenter, VM live-migrering (vMotion) och dynamisk datalagringsflyttning (lagring vMotion).

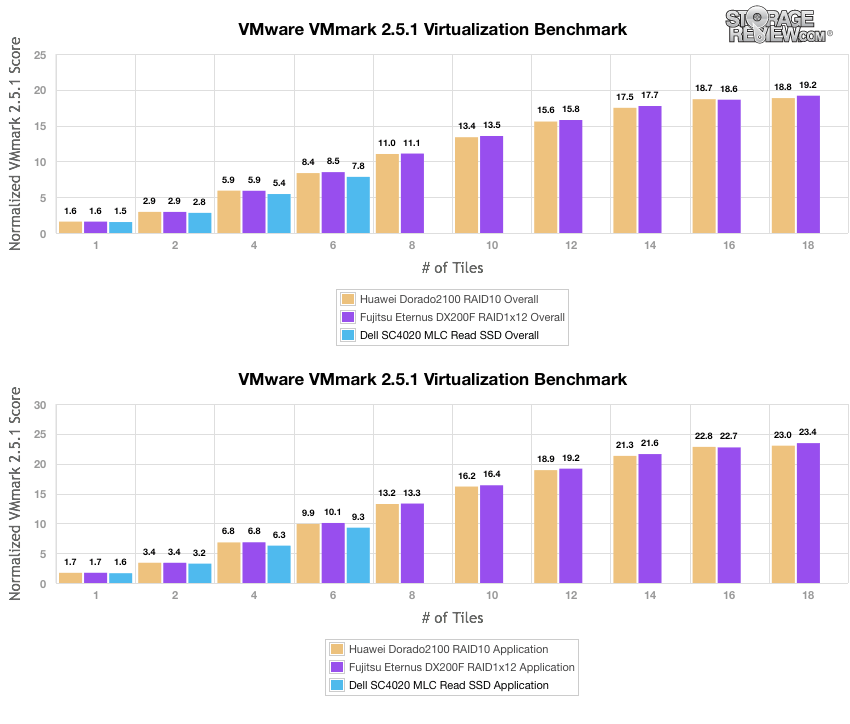

Under VMmark benchmark kunde Dell Storage SC4020 hålla sig mot Huawei Dorado2100 och Fujitsu Eternus DX200F för upp till sex brickor med resultat i genomsnitt över de olika arbetsbelastningarna. Vid sex brickor hade SC4020 ett totalpoäng på 7.8, jämfört med 8.4 för Dorado2100 och 8.5 för Eternus DX200F. Med fokus på VMmark-applikationsresultaten, toppade SC4020 med 9.3 för sex brickor, jämfört med 9.9 för Dorado2100 och 10.1 för Eternus DX200F.
Det bör betonas att VMmark mäter både lagringsprestanda, men också har en enorm vikt på lagringskapaciteten. I vår konfiguration med 2.18 TB användbar lagring fick vi slut på lagringskapacitet för att lägga till ytterligare brickor innan arrayen tog slut från I/O-belastningen. Enkelt uttryckt, att lägga till fler SSD-enheter för att öka kapaciteten kommer både att förbättra antalet brickor som SC4020 kan köra.
Vår Microsoft SQL Server OLTP-testprotokoll använder det aktuella utkastet till Transaction Processing Performance Council's Benchmark C (TPC-C), ett riktmärke för onlinetransaktionsbearbetning som simulerar de aktiviteter som finns i komplexa applikationsmiljöer. TPC-C-riktmärket kommer närmare än syntetiska prestandariktmärken att mäta prestandastyrkorna och flaskhalsarna hos lagringsinfrastruktur i databasmiljöer.
Som med de andra arrayerna som jämförs i detta riktmärke, kan SC4020 nå nästan det maximala antalet transaktioner per sekund som är möjligt i vårt protokoll, med en poäng på 6,298.9 XNUMX TPS.
Den genomsnittliga latensen ger mer sammanhang för den relativa prestandan för de jämförbara arrayerna i detta riktmärke. Dell Storage SC4020 bibehöll en genomsnittlig latens på 20 ms under SQL Server-riktmärket, vilket placerade den lägre i paketet men inte i en enorm nackdel jämfört med de andra arrayerna.
Syntetisk arbetsbelastningsanalys för företag
Innan du påbörjar var och en av fio syntetiska riktmärken, vårt labb förbereder enheten till ett stabilt tillstånd under en tung belastning på 16 trådar med en enastående kö på 16 per tråd. Därefter testas lagringen i fastställda intervall med flera gäng-/ködjupsprofiler för att visa prestanda under lätt och tung användning.
Förkonditionering och primära stationära tester:
- Genomströmning (läs+skriv IOPS aggregerad)
- Genomsnittlig fördröjning (läs+skrivfördröjning i medeltal)
- Max fördröjning (maximal läs- eller skrivfördröjning)
- Latens standardavvikelse (läs+skriv standardavvikelse i genomsnitt)
Denna syntetiska analys innehåller fyra profiler som används i stor utsträckning i tillverkarens specifikationer och riktmärken:
- 4k slumpmässigt – 100% Läs och 100% Skriv
- 8k sekventiell – 100% Läs och 100% Skriv
- 8k slumpmässigt – 70% Läs/30% Skriv
- 128k sekventiell – 100% Läs och 100% Skriv
SC4020:s läsprestanda under 4k-riktmärket under en tung belastning på 16T/16Q var 167,569 52,563 IOPS, medan dess skrivprestanda på XNUMX XNUMX IOPS.
Den genomsnittliga latensen för 4K-läsoperationer på SC4020 var 1.526 ms och dess genomsnittliga 4K-skrivfördröjning var 4.866 ms.
SC4020 upplevde en fördröjningspik under 16T/16Q-arbetsbelastningen. Å andra sidan, vid 41.83 ms, var dess största skrivlatens mycket mer överensstämmande med jämförbara arrayer. En bidragande faktor till detta är det lägre antalet SSD-enheter, där vår baskonfiguration endast inkluderade 6.
Flaskhalsen som påverkar SC4020:s maximala 4K läslatens återspeglas i vår plot av standardavvikelse, där SC4020 fick 5.267 ms.
Nästa riktmärke tittar på prestandan för SC4020 till en arbetsbelastning som består av sekventiella 8K-överföringar. SC4020 uppnådde en läsgenomströmning på 117,705 79,166 IOPS och en skrivgenomströmning på XNUMX XNUMX IOPS.
Med en arbetsbelastning som använder 8K-överföringar och en kombination av 70 % läsoperationer och 30 % skrivoperationer över en rad trådantal och ködjup, skalade SC4020 från 8,755 2 IOPS vid 2T/91,134Q upp till 16 16 IOPS vid XNUMXT/XNUMXQ.
Genomsnittliga latensberäkningar för SC4020 avslöjade inga anmärkningsvärda flaskhalsar eller stresspunkter.
Dell Storage SC4020 upplever relativt dramatiska fördröjningstoppar genom hela 8K 70/30-riktmärket, inklusive en latens över 135ms tidigt i protokollet med ett trådantal på 2 och ett ködjup på 16. På samma sätt som slumpmässiga testsektionen i 4K, relaterar dessa spikar tillbaka till det låga antalet drivenheter inuti SC4020.
Standardavvikelseberäkningar för 8K 70/30-resultaten visar att SC4020 inte har någon större grad av latensvariationer.
Slutsats
Dells SC4020 är det första steget i en ny mellanmarknadsstrategi från Dell Storage-divisionen. Den bygger på ett arv av hårt slående lagringsuppsättningar för företag genom att integrera den bästa teknologin från Compellent- och EqualLogic-familjerna till ett pris och en skala som tidigare inte var tillgänglig från några större aktörer på marknaden.
Baslinje-MLC-konfigurationen som vi riktmärkte för den här recensionen klarade en anmärkningsvärd prestandanivå i applikationsriktmärken mot mycket dyrare alla flash-arrayer. I VMmark, medan SC4020 toppade på 6-plattor, tog den inte slut från I/O utan istället bara kapacitet eftersom varje bricka har ungefär 275 GB fotavtryck. I vårt SQL Server-databastest mätte SC4020 20 ms med sin genomsnittliga svarstid, jämfört med 3-53 ms från de andra enheterna vi testade, som är nästan 10 gånger dyrare med högre antal enheter. Genom att byta till våra syntetiska tester mätte SC4020 168k IOPS-läsning och 53k IOPS-skrivning i vårt 4K-slumpmässiga I/O-riktmärke. I vårt 8k 70/30 benchmark som tittar på prestanda för blandad arbetsbelastning såg vi hastigheterna toppa på 91k IOPS. Dessa resultat antyder bara vad SC4020-plattformen skulle vara kapabel till när den är utrustad med högpresterande enheter när du tar steget upp för konfigurationsstegen som Dell erbjuder med SC4020.
För lagringsadministratörer i större organisationer som letar efter ett system som kan integreras med deras befintliga Dell Storage-infrastruktur är SC4020 lätt att integrera i befintliga hanteringsarbetsflöden och skulle vara idealisk för fjärrkontorsinstallationer med replikering till huvudkontoret. Mindre företag med lagring som administreras av IT-generalister kommer att tycka att SC4020 är en stark och tillgänglig ingång till Dell Storage-familjen, med Dell Compellents robusta datatjänster och Dell Copilot-programmet som tillför avsevärt mervärde för en array till den här prisklassen. Det är verkligen här som SC4020 är speciell; den erbjuder en robust funktionsuppsättning som inte bara är prisvärd (om än med låg kapacitet) utan också väldigt mogen. Inte bara har Compellent-kod funnits längre än de flesta all-flash- eller hybridstartups har varit i branschen, utan det supportnätverk som Dell har utvecklat, framhävt av den tidigare nämnda Copiloten, konkurreras av få. För äkta lagring och support i företagsklass, paketerar SC4020 ett långt arv av framgång till en riktig mellanmarknads-/ROBO-formfaktor. För dem som kan leva inom gränserna för till och med denna $25k-konfiguration är resultaten mycket imponerande och matchas av ingen annan leverantör just nu.
Fördelar
- Stark prestanda i våra applikationsbelastningar
- Flexibla all-flash och intern lagringskonfigurationer i nivåer
- Robust skala och integration med SC8000 och andra Dell Storage-enheter
- Oöverträffad prisvärdhet och evig licensieringsmodell
Nackdelar
- Mindre arbetskapacitet begränsar dess användning till endast en handfull applikationer
The Bottom Line
SC4020 är ett evolutionärt steg framåt för Dell Storage. Den bygger på de bästa aspekterna av sina Compellent och EqualLogic stamfader för att skapa en lagringsuppsättning på $25,000 200,000 som kommer att skapa rädsla hos leverantörerna av $4020 XNUMX+ företagslagringsuppsättningar med endast blygsamma prestandafördelar jämfört med SCXNUMX.
